Description du produit

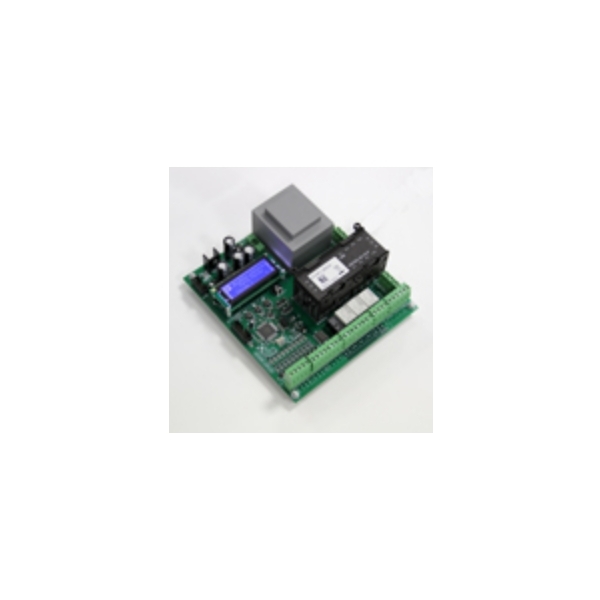

La carte électronique Start Indus AFCA est une armoire de gestion, qui a la capacité de gérer les phases de manoeuvres d’une motorisation d’un portail automatique, qu’il soit muni d’un opérateur en 230V monophasé, ou 400V triphasé. Ce modèle a été d’abord réalisé pour permettre aux constructeurs de clôtures industrielles, d’avoir une électronique apte à gérer les manoeuvres du moteur. Désormais, elle est aussi utilisable pour les portails automatiques des résidences et habitations collectives. Son afficheur graphique LCD moderne donne la possibilité d’effectuer un réglage rapide et aisé de l’appareil, grâce à un dispositif de « questions-réponses », (langues utilisées : français ou anglais). Lorsqu’un défaut sur le dispositif automatique apparait, un texte clair s’affiche, spécifiant l’origine du défaut et notifiant les procédures, qui ont été réalisées par l’appareil, tel que les étapes de cycles de fonctionnement ou les défauts bloquant l’automatisme. Ainsi, la procédure de dépannage est simplifiée, afin qu’elle soit plus rapide.
Données techniques :
- Tension d’alimentation (V) : 230 V - 400 V 50/60 Hz mono ou tri
- Puissance max. moteur : 2,2 KW 400 V / 1,5 KW 230 V
- Charge maxi sur 12 / 24 V : 30 Va
- Dont charge maxi sur 12 V : 12 Va
- Température de fonctionnement (°C) : -20 / +60
- Dimensions de la carte : L175 x H190 x P60
- Interface de la programmation : Afficheur et 3 boutons poussoirs
- Affichage graphique : écran LCD 122 x 32
- Nombre de relais option : 3
- Pouvoir de commutation option : 8 A sous 230 V
- Fonctions affectables aux contacts options : frein, éclairage, ouverture, fermeture, porte ouverte, porte fermée, sécurité active, alarme (porte en défaut), gâche / ventouse, fin de cycle
- Gestion ouverture partielle : Par tempo (/0,1 s) ou fin de course intermédiaire
- Gestion barre pulpeuse AFCA NPN : oui
- Sortie dédiée feux orange : NON
- Bornier : Type industriel débrochable
