Description du produit

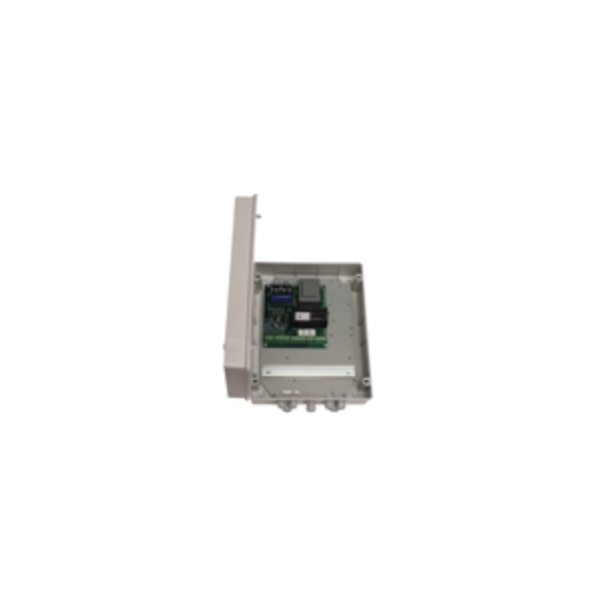

Cette variante de la carte électronique Start Indus AFCA est le modèle qui propose la platine, accompagné du coffret en PVC. Cet équipement est capable d’établir la gestion d’un moteur automatique de portail, fonctionnant en 230V ou en 400V triphasé. Afin d’augmenter la capacité d’adaptation de la carte, cet appareil est équipé de 3 sorties (contact-sec 8A-230V), qui peuvent être configurées et utilisées de façon autonome et indépendante, dans le but d’établir diverses fonctions complémentaires à celles de l’automatisation d’un portail, comme la fonction éclairage, ou la mise en place d’une serrure électrique, utile pour verrouiller correctement un portail à vantaux. Un mode diagnostique est présent sur ce modèle, qui permet la recherche rapide d’un éventuel défaut de branchement ou panne au sein du dispositif automatique.
Données techniques :
- Tension d’alimentation (V) : 230 V - 400 V 50/60 Hz mono ou tri
- Puissance max. moteur : 2,2 KW 400 V / 1,5 KW 230 V
- Charge maxi sur 12 / 24 V : 30 Va
- Dont charge maxi sur 12 V : 12 Va
- Température de fonctionnement (°C) : -20 / +60
- Dimensions de la carte : L175 x H190 x P60
- Interface de la programmation : Afficheur et 3 boutons poussoirs
- Affichage graphique : écran LCD 122 x 32
- Nombre de relais option : 3
- Pouvoir de commutation option : 8 A sous 230 V
- Fonctions affectables aux contacts options : frein, éclairage, ouverture, fermeture, porte ouverte, porte fermée, sécurité active, alarme (porte en défaut), gâche / ventouse, fin de cycle
- Gestion ouverture partielle : Par tempo (/0,1 s) ou fin de course intermédiaire
- Gestion barre pulpeuse AFCA NPN : oui
- Sortie dédiée feux orange : NON
- Bornier : Type industriel débrochable
- Indice de protection du coffret en PVC : IP56
