Description du produit

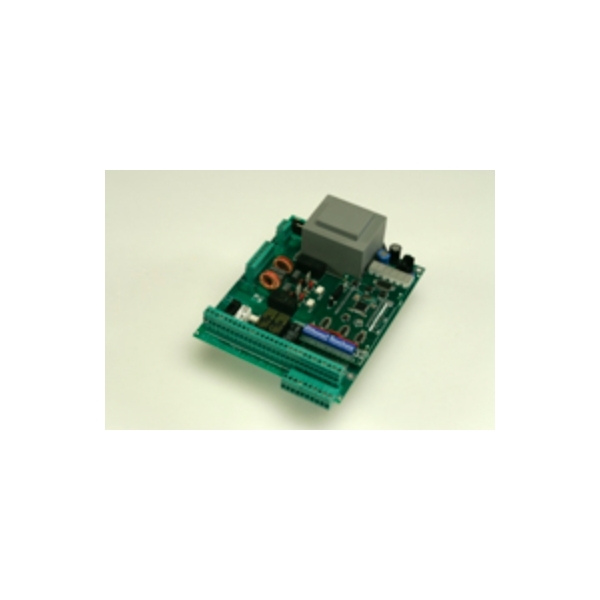

Cette version de la carte électronique Afca STARTECO 3M est équipée d’un boîtier de rangement, fabriqué en métal et disposant d’une position d’installation verticale. Ce modèle est prévu pour 2 motoréducteurs de portail, configuré en 230 volts monophasé et capable de gérer les phases de ralentissement et de détecter les efforts. Il sera très simple de mettre en place ce matériel, grâce à la présence de 50 bornes d’entrées et de sorties, qui sont toutes débrochables, et qui possèdent du texte, des symboles ou de la numérotation, afin qu’elles soient rapidement identifiables par l’installateur et que le branchement de l’accessoire se fasse de manière simple, tout en limitant les éventuelles erreurs de branchement ou les surcharges sur les borniers. Pour connecter les éventuels accessoires, qui seront ajoutés au dispositif, cette carte possède un transformateur de 45 Va, donnant la possibilité d’installer des équipements complémentaires en 24 Vac et 12 Vcc. La programmation avec le mode par Dip Switches facilite grandement le paramétrage de l’appareil, avec notamment l’afficheur à 6 digites, qui permet de visualiser l’état de la procédure d’installation.
Données techniques :
- Tension d’alimentation : 230 V monophasé
- Affichage : 14 LEDs dédiées + afficheur à segments 6 digites
- Bornier : Type industriel, débrochables sur entrées / sorties
- Transformateur (Va) : 40 (disponibles en 24 Vac et 12 Vcc)
- Température de fonctionnement : -15 / +70 °C
- Puissance moteur 230 V : 750 W maxi (2 moteurs)
- Fin de course : 2 entrées fins de course ouverture et 2 entrées fins de course fermeture indépendantes
- Puissance : TRIACK
- Sortie relais : 2 sorties option
- Sorties feux clignotants : Alternativement CL1 - CL2, 24 V par TRIACK
- Protections : Primaire - secondaire par fusibles
- Programmation : 20 DIP-SWITCHES binaires et par afficheur 6 digites
- Sécurité : Coupure générale hard par arrêt d’urgence
- Immunité : Transformateur moulé - Circuit multicouches
- Carte compteur de cycle : 6 segments
