Description du produit

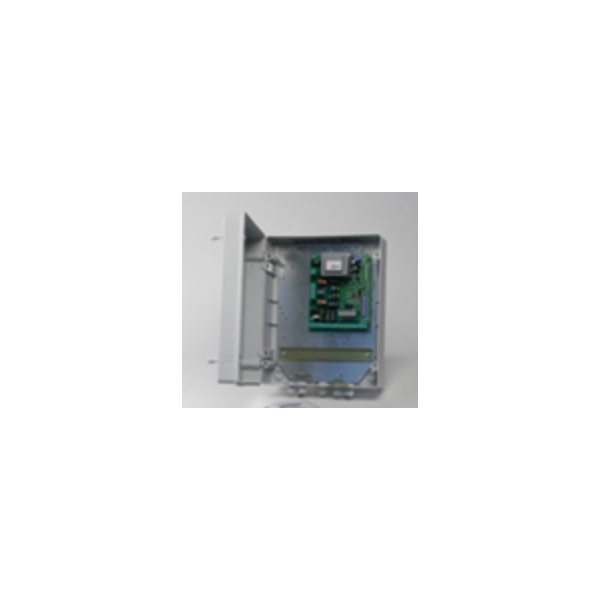

Cette variante de la carte électronique Afca STARTECO 3M est une armoire de commande pour la gestion de deux motorisations automatiques de portail, configurée en 230 volts et qui est placée au sein d’un coffret de rangement, composé de PVC. Ce modèle dispose d’un système de gestion du ralentissement ou de détection des efforts. Aussi un afficheur à segments (6 digites) apporte un réel plus à l’utilisateur, permettant de lui apporter un grand nombre d’informations liées à l’état et à l’entretien de la carte électronique. Il sera possible de connaitre, grand au compteur de cycles, le nombre de cycles de manoeuvres effectués par l’automatisme. En ças de défaut présent sur l’équipement, l’utilisateur aura aussi la possibilité de prendre connaissance de l’état du matériel et des branchements sur cet afficheur. Concernant la programmation, cet afficheur donne accès à de nombreux paramétrages possibles, comme le réglage du couple moteur ou celui de la détection d’effort. Il sera aussi possible de régler indépendamment le système des ralentissements, afin de préserver le portail et d’adapter l’automatisme à a configuration de la clôture. D’autres options sont aussi réglables, tel que l’antipatinage, l’ouverture piéton ou le temps de décalage des moteurs.
Données techniques :
- Tension d’alimentation : 230 V monophasé
- Affichage : 14 LEDs dédiées + afficheur à segments 6 digites
- Bornier : Type industriel, débrochables sur entrées / sorties
- Transformateur (Va) : 40 (disponibles en 24 Vac et 12 Vcc)
- Température de fonctionnement : -15 / +70 °C
- Puissance moteur 230 V : 750 W maxi (2 moteurs)
- Fin de course : 2 entrées fins de course ouverture et 2 entrées fins de course fermeture indépendantes
- Puissance : TRIACK
- Sortie relais : 2 sorties option
- Sorties feux clignotants : Alternativement CL1 - CL2, 24 V par TRIACK
- Protections : Primaire - secondaire par fusibles
- Programmation : 20 DIP-SWITCHES binaires et par afficheur 6 digites
- Sécurité : Coupure générale hard par arrêt d’urgence
- Immunité : Transformateur moulé - Circuit multicouches
- Carte compteur de cycle : 6 segments
