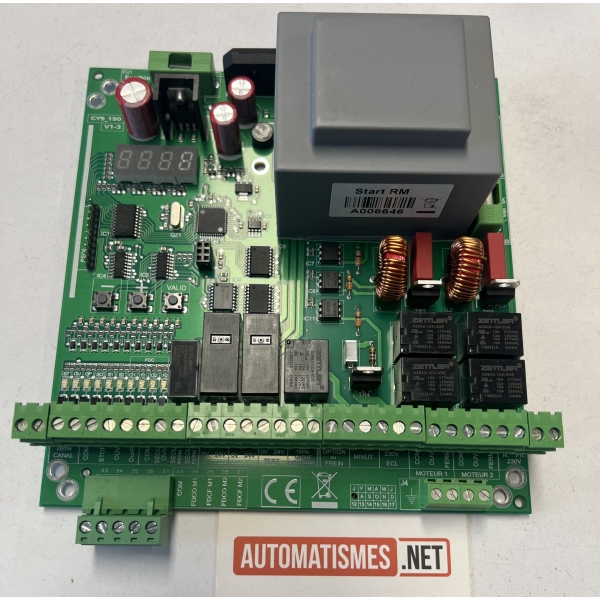

Carte électronique Afca Start RM

La carte électronique Afca START RM est platine de commande seule, pour automatisme de portail, pouvant gérer une ou deux motorisations 230v monophasées, qui est configurée pour fonctionner avec une tension de 230 volts. (Remarque : ce modèle pourra être utilisé en lieu et place de la platine 1332). Cet accessoire possède la capacité d’être utilisable sur les dispositif automatiques de type industriel ou pour les résidences collectives, connaissant de nombreux passages et utilisations. Ce modèle dispose d’une forme rectangulaire et les dimensions petites de la carte, à savoir 165 x 171 x 70 millimètres et ses nombreux entraves de fixations communes avec de nombreuses installations, lui permettent d’être facilement placées sur de nombreux de modèles. Les trois différentes logiques de fonctionnement, permettant d’avoir un usage de la motorisation selon les besoins de l’utilisateurs, (automatique, semi-automatique ou séquentiel).

Caractéristiques techniques :

• Tension d’alimentation : 230 V monophasé
• Nombre de moteurs : 1 ou 2
• Modes de fonctionnement : automatique / semi-automatique / séquentiel
• Fin de course : 2 entrées fins de course ouverture et 2 entrées fins de course fermeture indépendantes
• Sortie relais : 1 sortie frein (contact sec 16 A) / 1 sortie feu (contact sec 5 A)
• Sortie 12 Vcc : Programmable (gache / ventouse / permanente)
• Puissance sortie 12 V : 500 mA
• Puissance sortie 24 Vac : 1 A
• Sorties feu : 1 sortie 230 V fixe pour feux orange et / ou éclairage (500 W)
• Entrées commandes : Ouverture totale / Ouverture partielle
• Entrées sécurité : 1 entrée STOP, 2 entrées sécurité fermeture, 1 sécurité ouverture
• Affichage : 10 LEDs dédiées + afficheur à segments (4 digites)
• Programmation : 3 boutons + afficheur
• Protections : Primaire - secondaire par fusibles
• Température de fonctionnement : -20 / +60 °C
• Dimensions de la carte : 165(L) x 171(H) x 70(P) mm

Fonctionnalités :

• Gestion 1 ou 2 moteurs 230v monophasé
• Gestion avec ou sans fins de course (4 entrées)
• Réglage indépendant du couple des moteurs
• Réglage indépendant des ralentissements
• Auto-test des sécurités
• Sortie gâche ou ventouse électrique 12VDC
• Sortie option frein (contact sec)
• Sortie commande minuterie (contact sec)
• Sortie feu 230v
• Compteur de cycles
• Compteur d’heures de fonctionnement des moteurs
• Compteur du nombre de jours de service
• Mémorisation des 10 derniers défauts
