Description du produit

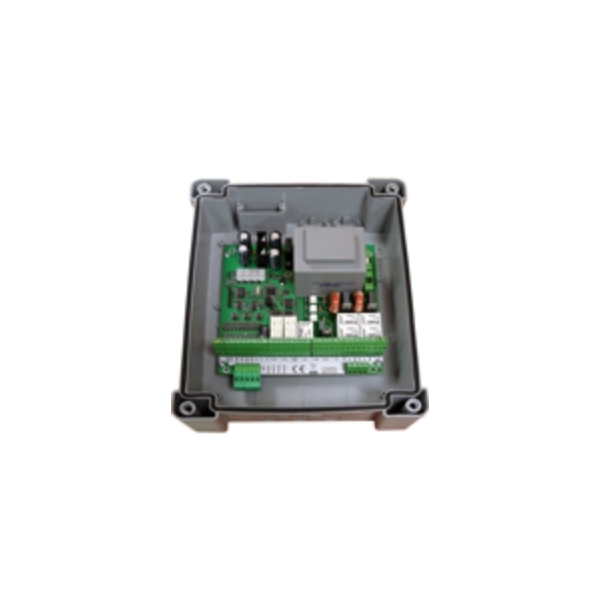

Ce modèle de carte électronique Afca START RM est la version, qui est placée au sein d’un coffret de rangement, fabriqué en PVC. (Information : cet équipement est adaptable en lieu et place d’une platine 1332). Il sera possible d’effectuer la gestion des manoeuvres de 1 ou 2 motorisations de portail, configuré en 230 Volts, à appliquer pour un usage industriel ou en collectif d’habitation. Ce modèle est étudier de sorte à simplifier son installation, ainsi on retourne sur ce produit des borniers débrochables, en vue de réaliser la totalité des raccordements de la carte sur l’automatisme et les accessoires. La programmation se fera par le biais de 3 touches de sélection, au sein d’un menu affiché sur un écran à 4 digites. Aussi afin d’obtenir un gain de temps durant la phase de programmation, les entrées de sécurités et fin de course, qui ne seront pas raccordées à la carte et à du matériel, ont la possibilité d’être inhibées en programmation, ce qui permet à l’utilisateur de ne pas être contraint de ponter les entrées non utilisées.
Caractéristiques techniques :
- Tension d’alimentation : 230 V monophasé
- Nombre de moteurs : 1 ou 2
- Modes de fonctionnement : automatique / semi-automatique / séquentiel
- Fin de course : 2 entrées fins de course ouverture et 2 entrées fins de course fermeture indépendantes
- Sortie relais : 1 sortie frein (contact sec 16 A) / 1 sortie feu (contact sec 5 A)
- Sortie 12 Vcc : Programmable (gache / ventouse / permanente)
- Puissance sortie 12 V : 500 mA
- Puissance sortie 24 Vac : 1 A
- Sorties feu : 1 sortie 230 V fixe pour feux orange et / ou éclairage (500 W)
- Entrées commandes : Ouverture totale / Ouverture partielle
- Entrées sécurité : 1 entrée STOP, 2 entrées sécurité fermeture, 1 sécurité ouverture
- Affichage : 10 LEDs dédiées + afficheur à segments (4 digites)
- Programmation : 3 boutons + afficheur
- Protections : Primaire - secondaire par fusibles
- Température de fonctionnement : -20 / +60 °C
- Dimensions de la carte : 165(L) x 171(H) x 70(P) mm
Fonctionnalités :
- Gestion 1 ou 2 moteurs 230v monophasé
- Gestion avec ou sans fins de course (4 entrées)
- Réglage indépendant du couple des moteurs
- Réglage indépendant des ralentissements
- Auto-test des sécurités
- Sortie gâche ou ventouse électrique 12VDC
- Sortie option frein (contact sec)
- Sortie commande minuterie (contact sec)
- Sortie feu 230v
- Compteur de cycles
- Compteur d’heures de fonctionnement des moteurs
- Compteur du nombre de jours de service
- Mémorisation des 10 derniers défauts
