Description du produit

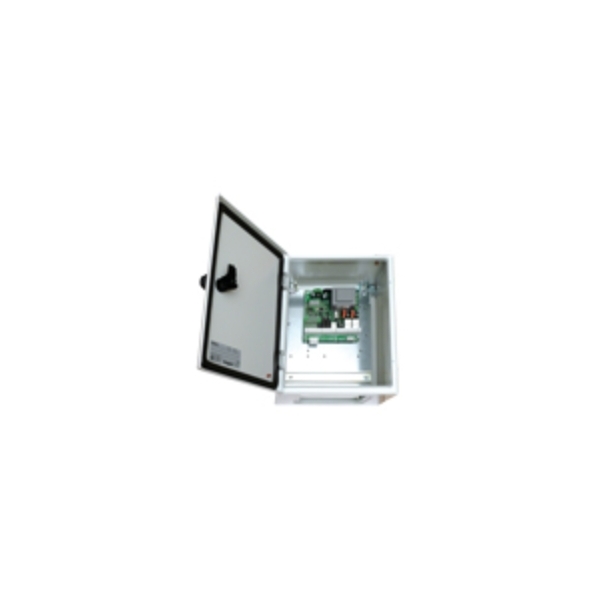

Cette série de carte électronique Afca START RM est la variante, qui dispose d’un coffret métallique, à placer en position vertical. Cet appareil sera en mesure de gérer les phases de manoeuvres d’un ou de deux opérateurs automatiques de portail, qui sont programmés en 230 volts, pour un usage industriel ou en résidence collective. De nombreuses fonctionnalités sont incluses sur ce produit, afin de donner plusieurs possibilités de programmations et d’utilisations, et également de permettre un entretien de du dispositif automatique plus simple, avec la possibilité d’utiliser un compteur de cycles, qui permet de programmer de le temps, les moments ou l’automatisme aura besoin d’un entretien. De nombreuses sorties sont incluses, afin de permettre l’installation d’équipements complémentaires, comme une gâche électrique ou un ventouse, permettant de verrouiller le portail lorsque celui à terminer sa phase de fermeture. De nombreux informations relatives à ce modèle sont inscrites ci dessous :
Caractéristiques techniques :
- Tension d’alimentation : 230 V monophasé
- Nombre de moteurs : 1 ou 2
- Modes de fonctionnement : automatique / semi-automatique / séquentiel
- Fin de course : 2 entrées fins de course ouverture et 2 entrées fins de course fermeture indépendantes
- Sortie relais : 1 sortie frein (contact sec 16 A) / 1 sortie feu (contact sec 5 A)
- Sortie 12 Vcc : Programmable (gache / ventouse / permanente)
- Puissance sortie 12 V : 500 mA
- Puissance sortie 24 Vac : 1 A
- Sorties feu : 1 sortie 230 V fixe pour feux orange et / ou éclairage (500 W)
- Entrées commandes : Ouverture totale / Ouverture partielle
- Entrées sécurité : 1 entrée STOP, 2 entrées sécurité fermeture, 1 sécurité ouverture
- Affichage : 10 LEDs dédiées + afficheur à segments (4 digites)
- Programmation : 3 boutons + afficheur
- Protections : Primaire - secondaire par fusibles
- Température de fonctionnement : -20 / +60 °C
- Dimensions de la carte : 165(L) x 171(H) x 70(P) mm
Fonctionnalités :
- Gestion 1 ou 2 moteurs 230v monophasé
- Gestion avec ou sans fins de course (4 entrées)
- Réglage indépendant du couple des moteurs
- Réglage indépendant des ralentissements
- Auto-test des sécurités
- Sortie gâche ou ventouse électrique 12VDC
- Sortie option frein (contact sec)
- Sortie commande minuterie (contact sec)
- Sortie feu 230v
- Compteur de cycles
- Compteur d’heures de fonctionnement des moteurs
- Compteur du nombre de jours de service
- Mémorisation des 10 derniers défauts
