Description du produit

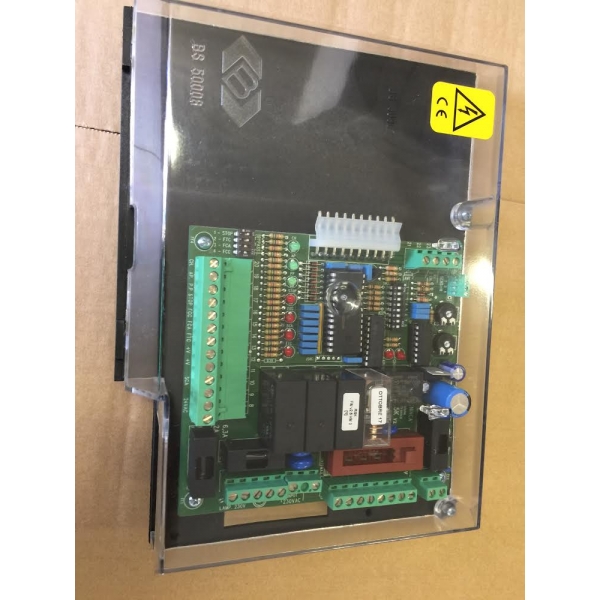

Electronique de rechange pour moteur coullissant BENINCA RI.6E et BENINCA RI.5E
La carte RI.6E est une centrale électronique à microcontrôleur destinée à piloter des automatismes, principalement des moteurs de portail.
- Alimentation : 230 V AC – 50 Hz
- Puissance moteur max : 500 W
- Fonction principale : gestion complète du mouvement (ouverture / fermeture) avec sécurités intégrées
Elle intègre un microprocesseur qui permet de gérer la logique de fonctionnement, les temporisations et les dispositifs de sécurité.
Entrées et sorties principales
Alimentation et moteur
- Entrée 230VAC (bornes 1-2) : alimentation principale
- Sorties moteur (3-4-5) : commun, ouverture, fermeture
- Sortie lampe 230V (6-7) : clignotant de signalisation
- Sortie 24VAC (8-9) : alimentation accessoires
Entrées de commande
- P.P. (pas-à-pas) : commande ouverture/stop/fermeture
- APRE / CHIUDE : commandes ouverture et fermeture séparées
- STOP : arrêt d’urgence
- FCA / FCC : fins de course ouverture / fermeture
- FTC : entrée photocellule
Autres fonctions
- SCA : voyant portail ouvert
- ANT / RX 2CH : radio (télécommande)
- SENS_H (J2) : entrée sécurité (anti-écrasement ou autre dispositif)
Réglages et paramétrage
Dip-switch “SELECT”
Permettent de configurer le fonctionnement :
- Mode de commande (pas-à-pas ou alterné)
- Fermeture automatique (activée/désactivée)
- Mode collectif (condominium)
- Pré-clignotement
- Fonction “coup de démarrage” moteur
- Gestion photocellules
- Mode piéton
- Activation capteur sécurité
Dip-switch “BYPASS”
Permettent de désactiver certaines sécurités non utilisées (STOP, FTC, FCA, FCC).
Réglage de puissance
Un sélecteur POWER à 5 positions permet d’ajuster :
- Le couple moteur
- La force appliquée (important pour la sécurité des personnes)
Il doit être réglé pour que le portail puisse être arrêté en cas d’obstacle
Sécurité
La carte intègre plusieurs dispositifs :
- Photocellules (FTC)
- Arrêt d’urgence (STOP)
- Fins de course (FCA/FCC)
- Entrée capteur anti-écrasement
- Limitation de couple moteur
- Protection logicielle via temps TL
