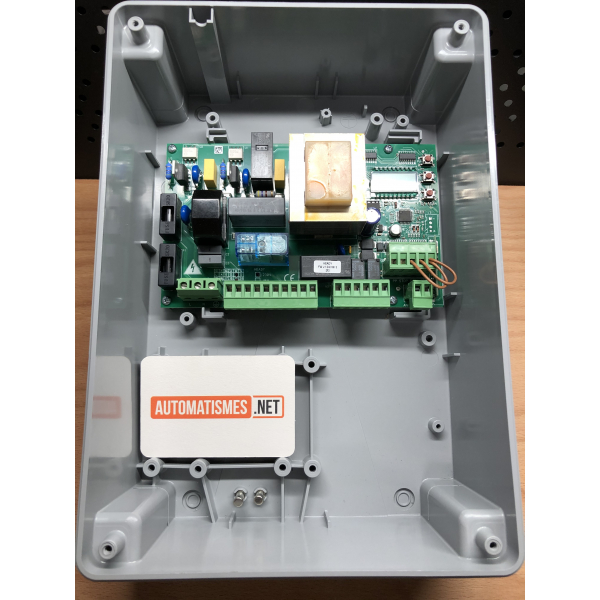

HEADY Beninca - Carte électronique 230V

Procurez vous une nouvelle centrale de commande, avec la carte électronique HEADY Beninca, fonctionnant avec une alimentation en 230 Vac, et capable de gérer une ou deux motorisations, préférentiellement pour les portails battants.

Ce modèle est fourni avec un récepteur radio, programmé en 433.92 MHz, disposant de 64 codes (code programmable / code variable). En outre les grands classiques de l'équipement des cartes électroniques, cette référence saura aussi se démarquer, en proposant des options originales, ainsi que des entrées de branchement, prévues pour diverses utilisations. L'écran intégré saura vous aiguiller lors de l'installation de la centrale sur votre moteur, en vous offrant par la même occasion de nombreuses possibilités en logique de fonctionnement, dont vous trouverez le détail dans le tableau récapitulatif, se trouvant en bas de cette fiche descriptive. Le réglage du couple moteurs s'effectuera de façon électronique. Les borniers extractibles proposent des entrées dédiées la photocellule pour fonction exclusion en ouverture, ainsi que pour la programmation d'une porte piétonne.

Une prédisposition est aussi prévue pour pouvoir équiper une carte accessoire de commandes sérielles. Les ralentissements sont fixes concernant l'ouverture et la fermeture. Avec ce modèle, vous aurez la possibilité d'inclure une lampe de signalisation (24 Vac), grâce à la sortie prévue à cet effet. Egalement, l'ajout d'une sortie pour un second canal radio a été mis en place, afin de vous permettre de commander un autre automatisme. Vous pourrez à tout moment afficher le nombre de cycles, effectué par votre motorisation, pour prévoir un entretien. Afin de garantir l'accès de votre centrale seulement aux personnes autorisées, un mot de passe sera demandé lors d'une ouverture de session de programmation.
(Ce modèle peut fonctionner aussi sur des opérateurs hydrauliques).

Vous pouvez utilisez les télécommandes BENINCA HAPPY ou les télécommandes FOR4 pour commander la carte HEADY.

• Écran LCD intégré
• Récepteur radio intégré 433,92 MHz 64 codes et 3 codages radio (Advanced Rolling Code, Rolling Code, Code Fixe)
• Borniers débrochables
• Logique de fonctionnement automatique et semi-automatique, Entrée pour pas à pas, piétons et arrêt
• Entrée photocellule programmable active en ouverture et fermeture ou seulement en fermeture
• Sortie pour serrure électrique 230 Vac
• éclairage de service
• Sortie pour témoin de signalisation de portail ouvert, second canal radio et test photocellules
• Réglage électronique du couple séparé pour chaque moteur et des temps de fonctionnement
• Ralentissements fixes
• Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch
• Nombre de manœuvres
• Mot de passe d’accès à la programmation
• Signal d’entretien

Voici les instructions essentielles pour programmer la carte électronique BENINCA HEADY, utilisée pour l’automatisation de portails battants à un ou deux vantaux.

Accès au mode programmation

1. Appuyez sur la touche <PG> : l’écran affiche le premier menu, PAR (Paramètres).

2. Naviguez avec <+> ou <-> pour sélectionner un menu :

   • PAR : Paramètres (temps, force, etc.)

   • LOG : Logiques (activation/désactivation de fonctions)

   • RAD : Programmation des télécommandes

   • NMAN : Nombre de manœuvres effectuées

   • RES : Réinitialisation de la centrale

   • CODE : Code de protection

3. Appuyez sur <PG> pour entrer dans le menu choisi.

4. Utilisez <+> ou <-> pour sélectionner la fonction souhaitée.

5. Appuyez sur <PG> pour afficher la valeur actuelle de la fonction.

6. Modifiez la valeur avec <+> ou <->.

7. Appuyez sur <PG> pour valider : l’écran affiche PRG pour indiquer que la programmation est enregistrée.

Note : Une pression simultanée sur <+> et <-> permet de revenir au menu précédent sans enregistrer les modifications

Programmation d’une télécommande

1. Accédez au menu RAD via <PG>.

2. Sélectionnez la fonction PP (commande principale) avec <+> ou <->.

3. Appuyez sur <PG> : l’écran affiche PUSH.

4. Appuyez sur la touche de la télécommande à enregistrer.

5. L’écran affiche OK pour confirmer l’enregistrement
