Description du produit

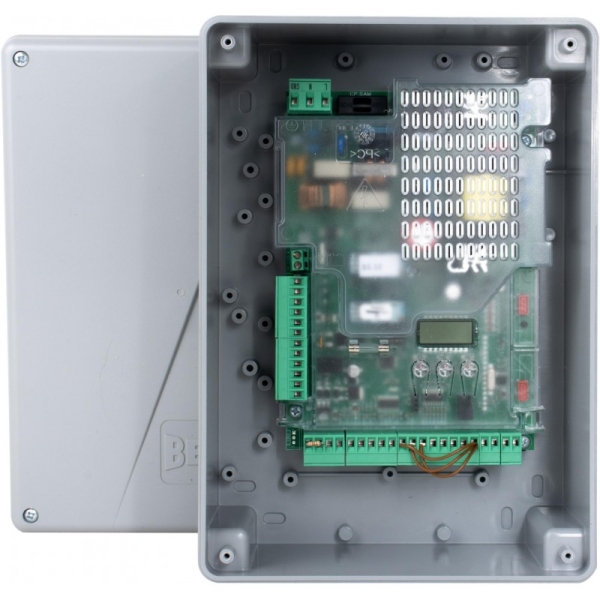

Centrale de gestion pour 1 ou 2 moteurs 24Vdc BENINCA TRUST24, 2 sorties pour moteur 24Vdc puissance maximale 130W (par moteur), paramétrage par écran LCD, récepteur radio 433MHz codage ARC, 512 codes intégré, entrées de sécurité photo-cellules, encodeurs et palpeurs de sécurité (NF ou 8K2), entrées capteurs fin de course, entrées PP, piéton (PED), ouvre et ferme, sortie électroserrure 12Vdc, 2 sorties configurables, STC SYSTEM (réglage automatique du couple), ralentissements, AUTO-APPRENTISSAGE, alimentation SWITCHING 24Vdc avec CHARGEUR BATTERIES intégré avec fonction ESA+
La carte BENINCA TRUST24 sert à :
- Gérer l’ouverture et la fermeture automatisée d’un portail
- Piloter 1 ou 2 moteurs (portail à un ou deux vantaux)
- Assurer la sécurité (détection d’obstacles, arrêt, inversion)
- Gérer les accessoires (photocellules, lampe, serrure, etc.)
- Permettre une programmation avancée via écran intégré
Elle constitue donc le cerveau du système d’automatisation.
Entrées et commandes
La carte dispose de nombreuses entrées pour piloter le portail :
Commandes utilisateur
- PP (pas-à-pas) : ouverture / stop / fermeture
- OPEN / CLOSE : commandes directes
- PED : ouverture partielle (piéton)
- STOP : arrêt immédiat
Sécurités
- PHOT OP / PHOT CL : photocellules
- BAR (8K2) : bord sensible anti-écrasement
- Encodeurs moteurs : détection de position / obstacle
Ces entrées garantissent la conformité aux normes de sécurité.
Sorties disponibles
- BLINK : lampe clignotante
- LOCK : électroserrure
- AUX1 / AUX2 : sorties configurables (lumière, alarme, radio, etc.)
- Sortie 24V accessoires
Les sorties AUX sont programmables selon différents usages (éclairage, test photocellules, alarme…).
La TRUST24 intègre :
Interface utilisateur
- Écran (afficheur)
- Boutons : PG, +, -
Paramètres configurables
- Temps de fermeture automatique (TCA)
- Vitesse moteurs
- Ralentissement
- Sensibilité anti-écrasement
- Ouverture partielle (piéton)
Logiques de fonctionnement
- Mode automatique / semi-auto
- Fonction copropriété
- Pré-clignotement
- Fermeture rapide
- Mode homme présent
Programmation via menus PARAMÈTRES / LOGIQUES / RADIO.
Fonction Auto-setup
La carte possède une fonction AUTOSET :
- Apprentissage automatique des courses des vantaux
- Réglage automatique :
- temps de travail
- ralentissements
- synchronisation moteurs
Simplifie grandement la mise en service.
Sécurité et protections
La TRUST24 intègre plusieurs systèmes de sécurité :
- Détection d’obstacle par capteur ampèremétrique
- Détection via encodeur
- Gestion des photocellules et bords sensibles
- Inversion automatique en cas d’obstacle
Conforme aux normes de sécurité pour automatismes de portails.
Radio et extensions
- Récepteur radio intégré (télécommandes)
- Gestion de plusieurs canaux (PP, piéton, STOP…)
- Connecteurs d’extension :
- KNX
- modules pro.UP
Fonctionnalités supplémentaires
- Mode économie d’énergie (ESA)
- Compteur de cycles (maintenance)
- Mot de passe de protection
- Diagnostic via affichage d’erreurs
- Gestion éclairage (courtoisie / zone)
