Description du produit

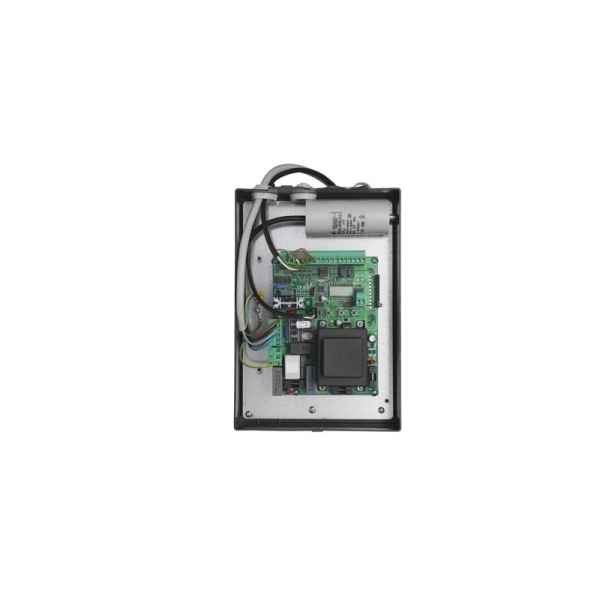

Centrale de commande intégrée CP.BISON.OM pour motoréducteur BENINCA BISON20M et YAK20OM
Caractéristiques techniques principales
- Alimentation : 230 V AC – 50/60 Hz
- Sortie moteur : 1 moteur monophasé 230 V
- Puissance max moteur : 1000 W
- Sortie accessoires : 24 V AC – 1 A max
- Récepteur radio intégré : 433,92 MHz (rolling code)
- Capacité mémoire : jusqu’à 64 télécommandes
- Température de fonctionnement : -20°C à +50°C
- Indice de protection : IP40
Entrées et sorties principales
Alimentation et puissance
- Bornes 1-2 : alimentation secteur 230 V
- Borne 3 : terre (obligatoire)
- Bornes 27-29 : connexion moteur
- Bornes 31-32 : lampe clignotante (signalisation)
Commandes utilisateur
- OPEN (15) : ouverture
- CLOSE (16) : fermeture
- PP (17) : commande pas-à-pas (ouvrir/stop/fermer)
- PED (18) : ouverture partielle (piéton)
Sécurités
- STOP (20) : arrêt d’urgence
- PHOT O / PHOT C (21-24) : photocellules
- DAS (25-26) : barre palpeuse (anti-écrasement)
Sorties auxiliaires
- 24 Vac (8-9) : alimentation accessoires
- SCA (10-11) : signalisation (portail ouvert, lumière, ou canal radio)
Fonctionnement et logique
La carte permet :
Gestion automatique du portail
- Ouverture / fermeture
- Mode pas-à-pas
- Fermeture automatique temporisée
Gestion des sécurités
- Arrêt en cas d’obstacle
- Inversion du mouvement si détection
- Test des photocellules
Dispositif anti-écrasement
- Basé sur un encodeur (option activable)
- Réglage de la sensibilité
En cas d’obstacle, le système stoppe et inverse le mouvement pendant quelques secondes.
Fonction d’auto-apprentissage
La CP.BISON intègre un mode automatique :
- Apprentissage de la course du portail
- Réglage automatique des efforts moteur
- Calibration du système anti-écrasement
La procédure se lance via le menu AUTO et exécute plusieurs cycles automatiquement.
Fonction radio
- Récepteur intégré (433,92 MHz)
- Gestion jusqu’à 64 télécommandes
- Possibilité de :
- Commande principale (pas-à-pas)
- Ouverture piéton
- Second canal radio
