Description du produit

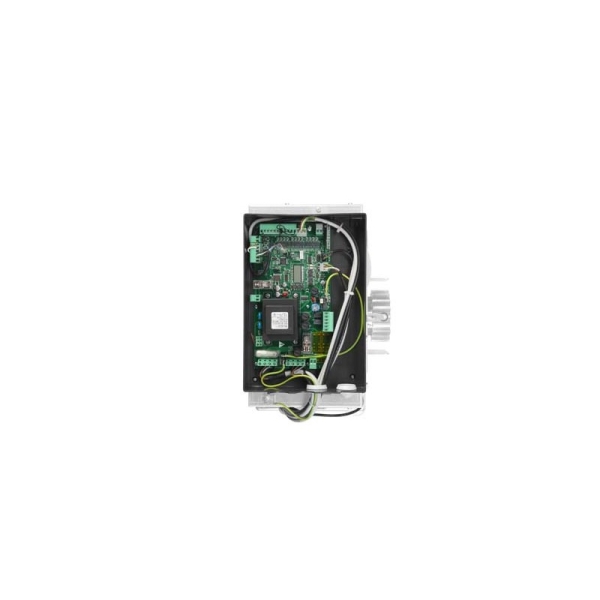

La carte CP.BISON.OTI est une centrale de commande électronique utilisée pour piloter des automatismes de portails industriels (série BISON). Elle gère le moteur, les sécurités, les commandes utilisateur et les accessoires.
Alimentation et motorisation
- Alimentation :
- 230 V monophasé (BISON 25)
- 400 V triphasé (BISON 30/45)
- Sortie moteur :
- 1 moteur via inverter intégré
- Alimentation accessoires :
- 24 Vac – 400 mA max
La carte inclut un sélecteur de tension (bornes 47-48-49) pour adapter le type d’alimentation.
Gestion du moteur (via inverter)
- Connexion dédiée à un variateur de fréquence (inverter)
- Communication via liaison série RS485
- Permet :
- réglage de la vitesse
- contrôle du couple
- gestion des ralentissements et accélérations
L’inverter améliore la précision et la sécurité du mouvement
Entrées de commande
La carte dispose de nombreuses entrées pour piloter le portail :
- OPEN / CLOSE : ouverture / fermeture
- STOP : arrêt immédiat
- P.P. (pas à pas) : séquence ouverture → stop → fermeture
- PED : ouverture partielle (piéton)
- Fins de course (SWO / SWC) : position ouverte / fermée
Toutes ces entrées sont regroupées autour d’un commun (COM)
Dispositifs de sécurité
La CP.BISON.OTI intègre plusieurs sécurités :
- Photocellules (PHOT 1 à 4) : détection d’obstacles
- Bord sensible (COSTA) : protection anti-écrasement
- Entrée STOP : arrêt d’urgence
- Entrée SAFETY : bouton d’arrêt sécurisé
- Contact COVER : arrêt si le capot est ouvert
- Sécurité inverter : arrêt matériel en cas de défaut
Important :
Le capteur anti-écrasement intégré ne remplace pas les sécurités obligatoires, comme les bords sensibles
Récepteur radio intégré
- Fréquence : 433,92 MHz
- Capacité : 64 codes mémorisables
- Compatible :
- rolling code
- code fixe + rolling code
Fonctions avancées
- Apprentissage automatique de la course
- Gestion des ralentissements
- Diagnostic des entrées (affichage erreurs)
- Compteur de cycles
- Maintenance programmée
- Protection par mot de passe
