Description du produit

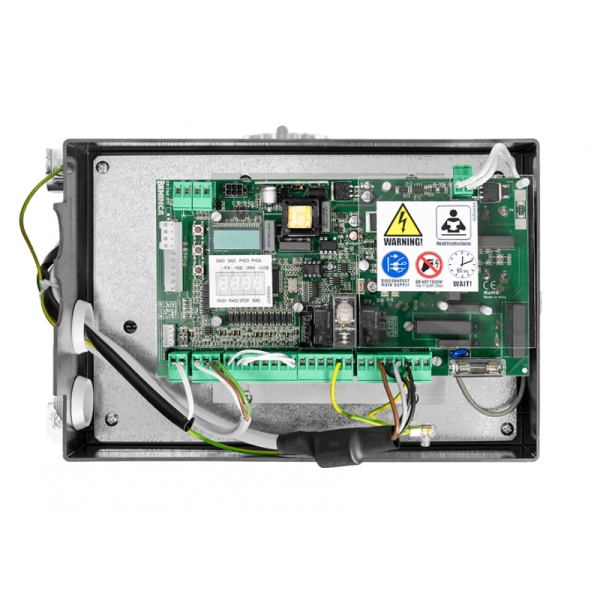

La carte électronique correspond à la centrale de commande CP.YAK OTI, intégrée dans l’automatisme de portail coulissant YAK 25 OTI. Elle assure :
- L’alimentation du système
- La commande du moteur
- La gestion des sécurités
- La communication avec les accessoires (photocellules, télécommande, etc.)
Elle constitue le “cerveau” de l’installation.
Entrées de commande
La carte possède plusieurs entrées permettant de contrôler le portail :
- OPEN : ouverture
- CLOSE : fermeture
- P.P. (pas à pas) : commande séquentielle (ouvrir/stop/fermer)
- PED : ouverture partielle (mode piéton)
- STOP : arrêt d’urgence (contact normalement fermé)
Ces entrées permettent l’intégration avec boutons, claviers ou systèmes externes.
Entrées de sécurité
La carte gère plusieurs dispositifs de sécurité indispensables :
- PHOTO / PHOTC : photocellules (détection obstacle)
- BAR (8k2 ou N.C.) : bord sensible anti-écrasement
- SWO / SWC : fins de course ouverture/fermeture
En cas d’obstacle :
- arrêt du mouvement
- inversion du sens pendant quelques secondes
Sorties de la carte
La carte fournit plusieurs sorties pour accessoires :
- LAMPE (230V) : feu clignotant
- SCA : signalisation portail ouvert
- SERVICE LIGHT : lumière de service
- Sortie radio (2CH) : second canal
Fonctions principales intégrées
La carte gère automatiquement :
- La vitesse du moteur (via variateur/inverter)
- Les rampes d’accélération et décélération
- La fermeture automatique (TCA)
- La détection d’obstacle (amperométrique)
- Les logiques de fonctionnement (automatique, homme mort, etc.)
