Description du produit

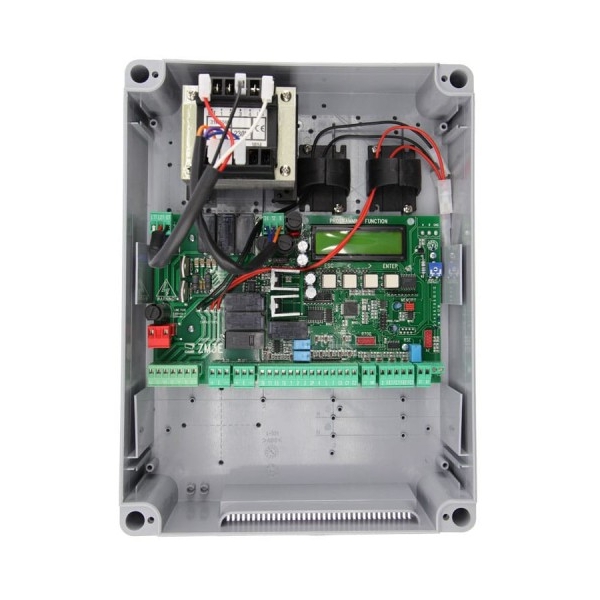

La carte de gestion CAME ZM3E est une armoire de commande pour portails battants à deux vantaux avec afficheur de programmation et de signalisation, et auto-diagnostic des dispositifs de sécurité.
Les fonctions sur les contacts d'entrée et de sortie, les réglages des temps et la gestion des utilisateurs sont configurés et
visualisés sur l'afficheur graphique.
Adaptation pour la connexion du module RGP1 pour la réduction des consommations en mode veille.
Toutes les connexions sont protégées par des fusibles rapides
Caractéristiques techniques principales
- Alimentation : 230 V AC – 50/60 Hz
- Puissance moteurs max : jusqu’à 750 W (ZM3E)
- Sortie accessoires : 24 V (max. 35 W)
- Indice de protection : IP54
- Température de fonctionnement : -20°C à +55°C
- Consommation en veille : 4,7 W (réduction possible avec module RGP1)
Fonction principale
La carte assure la gestion complète d’un automatisme de portail :
- Commande des deux motoréducteurs (M1 et M2)
- Gestion des temps d’ouverture/fermeture
- Pilotage des sécurités (photocellules, bords sensibles)
- Gestion des commandes utilisateur (télécommandes, clavier, badge)
- Contrôle des signalisations (clignotant, lampe, etc.)
Connectiques et entrées/sorties
Alimentation et moteurs
- Entrée 230 V AC
- Sorties pour 2 moteurs (M1 et M2) avec gestion de phases et fins de course
Accessoires
- Sortie 24 V AC/DC pour accessoires (photocellules, etc.)
- Sortie pour serrure électrique (12 V – 15 W max)
Sécurité
- Entrées pour :
- photocellules
- bords sensibles
- Fonction de test automatique des sécurités
Commandes
- Boutons (ouvrir, fermer, stop)
- Sélecteur à clé
- Clavier à code
- Lecteur de badges / transpondeur
- Télécommande radio (via carte AF)
Signalisation
- Clignotant de mouvement
- Lampe de zone / courtoisie
- Voyant portail ouvert
Programmation et réglages
La carte dispose d’un menu numérique via écran permettant :
- Réglage des temps (ouverture, fermeture, pause)
- Configuration des modes de fonctionnement
- Paramétrage des sécurités
- Gestion des utilisateurs (jusqu’à 250)
- Choix du type de moteur
- Réglage de la sensibilité à l’obstacle (encodeur)
Fonctions intelligentes
La ZM3E intègre plusieurs fonctions avancées :
- Fermeture automatique temporisée
- Détection d’obstacles
- Auto-apprentissage de la course
- Ralentissement en fin de course
- Gestion encodeur (position et sécurité)
- Mode économie d’énergie (avec module RGP1)
Communication et extensions
La carte est évolutive grâce à :
- Module radio (AF) pour télécommandes
- Carte mémoire (Memory Roll) pour sauvegarde
- Module CRP (RS485) pour domotique
- Cartes R700 / R800 (badge ou clavier)
Sécurité et protection
- Protections par fusibles rapides
- Autodiagnostic des dispositifs de sécurité
- Gestion des arrêts d’urgence
- Surveillance des défauts (encodeur, fins de course, sécurité)
1. Transformateur
2. Condensateurs*
3. Fusible carte
4. Fusible accessoires
5. Bornier pour module RGP1
6. Fusible serrure de verrouillage électrique
7. Écran
8. Trimmer réglage éclairage afficheur
9. Connecteur pour carte memory roll
10. Boutons de programmation
11. Voyant de signalisation de présence de tension
12. Voyant de signalisation de la programmation
13. Connecteur pour carte R700 / R800
14. Connecteur pour carte AF
15. Bornier pour clavier à code
16. Bornier pour antenne
17. Bornier pour sortie deuxième canal
18. Bornier pour fin de course
19. Bornier pour dispositifs à transpondeur
20. Bornier pour dispositifs de commande et de sécurité
21. Bornier pour encodeur
22. Bornier de connexion des motoréducteurs
23. Bornier de connexion CRP
24. Connecteur pour carte RSE
25. Bornier d'alimentation
26. Fusible de ligne
