Description du produit
La carte électronique CAME ZCX10 a été conçu pour commander l’automatisme C-BXE/C-BXEK ainsi que les mouvements d’ouverture ou de fermeture des portes sectionnelles, coulissantes et pliantes, alimentées en 230V avec une puissance jusqu’à
450W(C-BXE)/750W(C-BXEK) et une fréquence de 50-60 Hz.
Conçu et fabriqué entièrement par CAME S.p.A., il est conforme aux normes UNI EN 12453 en vigueur. Boîtier en ABS avec degré de protection IP54, muni d’une prise d’air et d’un transformateur.
Le circuit doit être alimenté avec une tension de 230 V c.a. aux bornes L-N et protégé à l’entrée par un fusible de 5 A, tandis
que les dispositifs de commande en basse tension sont protégés par un fusible de 1A.
La puissance totale des accessoires (24V) ne doit pas dépasser les 20 W.
Le tableau comprend la fonction de démarrage de la manœuvre. Cette fonction s’active au début de l’ouverture et de la fermeture de la porte.

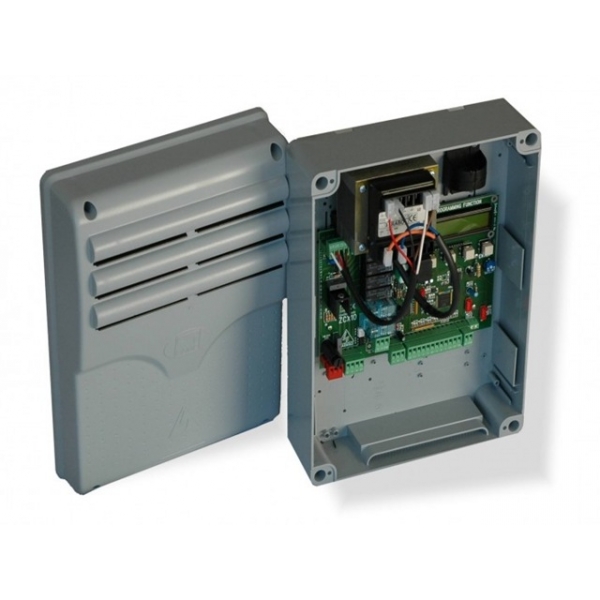

1 - Transformateur
2 - Condensateur (n’inclus pas)
3 - Fusibles de la centrale 1A, des acessories 1A
4 - Écran
5 - Boutons pour la programmation
6 - Connecteur memory roll
7 - Connecteur pour carte R700
8 - Connecteur pour carte AF
9 - Bornier
10- Alimentation
11- Fusible de la ligne 3.15A
12 - Connecteur pour carte RSE
13 - led de communication
