Description du produit
Le produit a été conçu et fabriqué par CAME CANCELLI AUTOMATICI S.p.A. conformément aux normes de sécurité en vigueur.
L’armoire de commande doit être alimentée à 230V a.c., fréquence 50/60Hz.
Les dispositifs de commande et les accessoires sont en 24V. Attention! les accessoires ne doivent pas dépasser au total 35W.
Toutes les connexions sont protégées par des fusibles rapides.
Les fonctions sur les contacts d’entrée et de sortie, les réglages des durées de temps et la gestion des usagers, sont configurés et affichés sur l’afficheur commandé par un logiciel.
Les armoires de commande ZL80-ZL80C (ZL80C : version avec bouton-poussoir de commande et système autobloquant de sécurité incorporé dans le tableau) ont été conçues pour commander les automations C-BXE24, pour le mouvement des portes sectionnelles, coulissantes et pliantes.

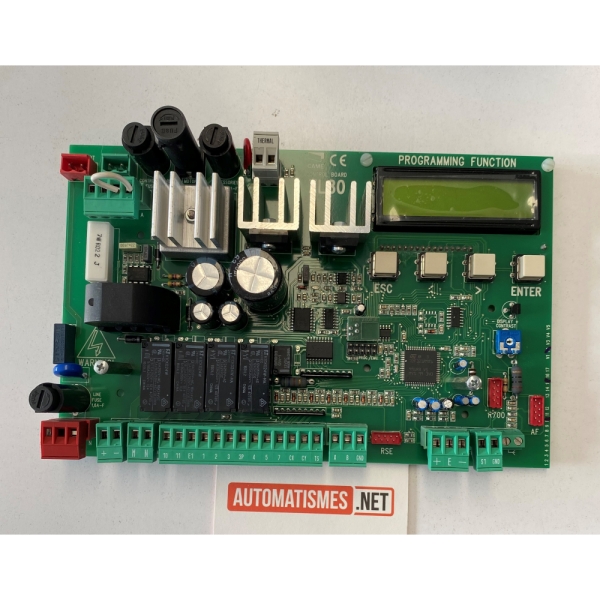

Détails de la carte CAME ZL80
1 - Afficheur
2 - Fusibles de la centrale 1 A
3 - Fusibles du moteur 10 A
4 - Fusibles des accessoires 1.6 A
5 - Fusibles de la ligne 1.6 A
6 - Branchement carte R700 pour décodage des dispositifs de commande (cartes transpondeur et à frottement)
7 - Branchement carte AF pour radiofréquence
8 - Branchement carte RSE pour décodage du signal pour communication avec PC
9 - Led de signalisation : alimentation
10 - Led de signalisation :communication erreur contacts de sécurité ouverts
11 - Bornier de connexion
12 - Bornier de connexion transformateur
13 - Touches pour programmation
14 - Trimmer pour réglage contraste sur l’afficheur
15 - Connecteur carte liste de la mémoire (dispositif de sauvegarde des données installation et utilisateurs)
16 - Bornier branchement carte chargeur de batterie
Deux packaging disponibles :
- Carte nue sans boitier ni transformateur
- Carte avec boitier et transformateur
