Description du produit
Carte CAME LB90 pour connexion de 2 batteries de secours (12V-1,2Ah) et support batteries pour électronique CAME ZL90, ZLJ14, ZL92 et ZN2.

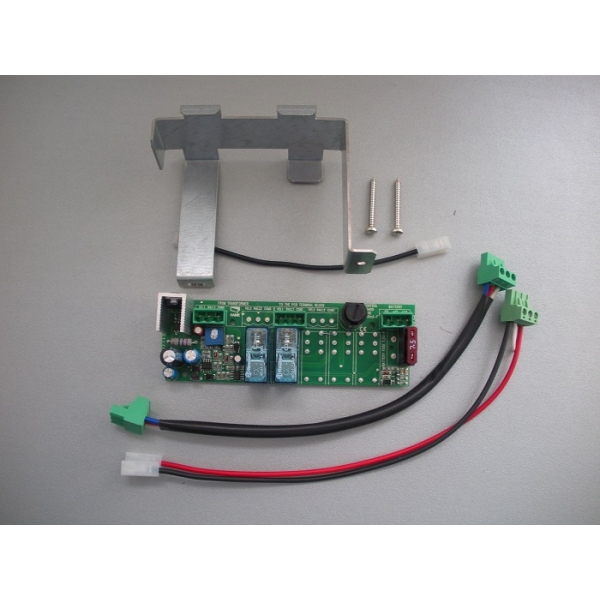

Description des parties
1. Carte LB90
ⓐ - Fusible carte 630 mA
ⓑ - Fiche fusible batteries
ⓒ - Led jaune : fonctionnement par batteries ⓓ - Led rouge : batteries déchargées ⓔ - Led verte : présence de courant
2. Câble de connexion aux cartes
3. Câble de connexion aux batteries
4. Câble de connexion entre les batteries
5. Étrier de support des batteries
6. Vis de fi xation du support porte-batteries
7. Fusibles à lamelle de 7,5 et 15 A
Couleur des câbles : rouge = + / noir = -
Installation :
À l’intérieur de l’armoire de commande
1. Ouvrir l’armoire de commande.
2. Positionner la carte et la fixer comme illustré sur la figure.
3. Débrancher le transformateur de la carte électronique de l’automatisme et le rebrancher à la carte du chargeur de batteries.
4. Connecter les deux cartes entre elles à l’aide du câble prévu à cet effet.
5. Positionner les batteries dans l’armoire et les fixer à l’aide des étriers.
6. Connecter les batteries entre elles comme indiqué sur la figure.
7. Connecter l’éventuelle serrure électrique.
Pour ZLJ24 uniquement :
8. Positionner les batteries dans un boîtier de dérivation (non fourni) prévu à
l’extérieur de l’armoire.
À l’intérieur de l’automatisme
1. Ouvrir l’automatisme.
2. Connecter la carte aux batteries comme indiqué sur la figure.
3. Positionner les batteries au fond du support.
4. Débrancher le transformateur de la carte électronique de l’automatisme et le rebrancher à la carte du chargeur de batteries.
5. Connecter les deux cartes entre elles à l’aide du câble prévu à cet effet.
6. Introduire la carte en la faisant glisser sur les rails.
