Description du produit
Carte CAME ZBX7N pour moteur portail coulissant.
Mise en service
Pour moteurs avec encodeur :
- Choisir le sens d’ouverture par F54 ;
- Contrôler que F11=ON ;
- Effectuer l’auto-apprentissage de la course A3.
Pour moteurs sans encodeur :
- Choisir le sens d’ouverture par F54 ;
- Contrôler que F11=OFF

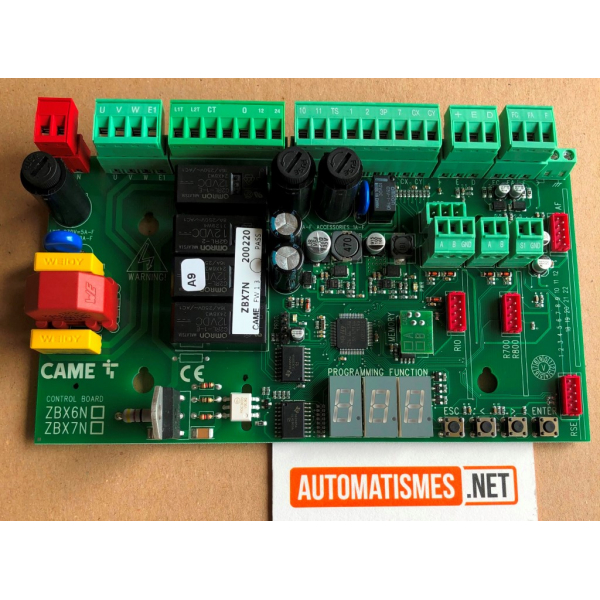

DESCRIPTION DES BORNIERS DE LA CARTE ZBX7N
1. Bornier d'alimentation
2. Bornier pour motoréducteur
3. Bornier pour transformateur
4. Fusible accessoires
5. Borniers pour dispositifs de commande et de sécurité
6. Fusible carte
7. Bornier pour module RGP1
8. Bornier pour encodeur
9. Bornier pour clavier à code
10. Bornier pour micro-interrupteurs de fin de course
11. Bornier pour antenne
12. Connecteur pour carte AF
13. Bornier pour sélecteur transpondeur
14. Bornier pour connexion vis-à-vis ou CRP
15. Connecteur pour carte R700/R800/900
16. Connecteur pour carte RIOCN8WS
17. Connecteur pour carte RSE
18. Boutons de programmation
19. Connecteur pour carte memory roll
20. Écran
21. Voyant de signalisation de présence de tension
22. Fusible de ligne
