Description du produit

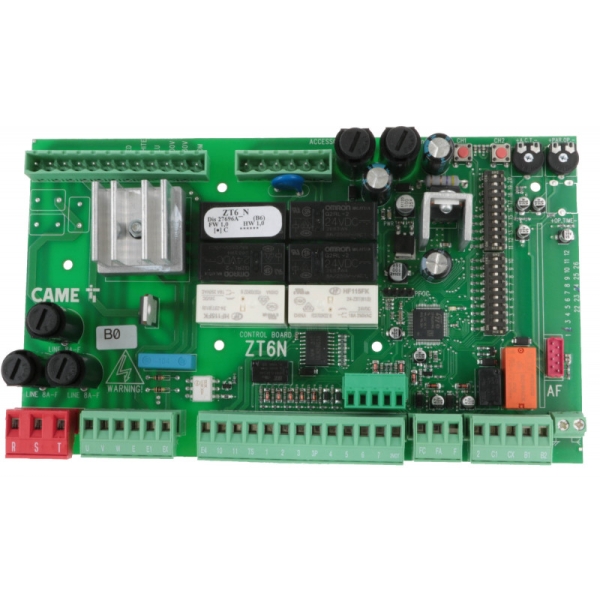

L'électronique de gestion CAME ZT6N est conçu sur mesure pour le motoréducteur triphasé C-BX, BK-2200T et BY-3500T. Il dispose d’un autodiagnostic des dispositifs de sécurité, d’entrées résistives C1 et CX configurables et d’une gestion du démarrage progressif pour un fonctionnement plus fluide. Il prend en charge jusqu’à 25 utilisateurs à code tournant. Elle remplace la référence CAME 3199ZT6
Les cartes ZT6N ont été conçus pour commander les automatismes BK2200T utilisés lors de la manutention des portails coulissants, CBXT et CBYT lors de la manutention des portes sectionnelles, des portes coulissantes et des portes articulées
Alimentation 230 V CA (monophasée ou triphasée) ou 400 V CA (triphasée). Le tableau est protégé en entrée par un fusible de 8 A, tandis que les accessoires à basse tension (24 V) sont protégés par un fusible de 2 A.
L'armoire ZT6C est également dotée d'un dispositif de blocage de sécurité et de 3 boutons déjà câblés (arrêt, ouverture, fermeture) sur le couvercle du boîtier.
Attention ! La puissance totale des accessoires (24 V) ne doit pas dépasser 20 W.
La carte permet et contrôle les fonctions suivantes :
- fermeture automatique ;
- ouverture partielle pour passage piétonnier ;
- détection d'obstacle avec portail arrêté en tout point ;
- action maintenue ;
- préclignotement du clignotant ;
- fonction du test de sécurité.
Les modalités de commande pouvant être définies sont les suivantes :
- ouverture/fermeture ;
- ouverture/fermeture à action maintenue ;
- ouverture/arrêt/fermeture/arrêt ;
- ouverture partielle ;
- arrêt total.
Les photocellules, après détection d'un obstacle, peuvent provoquer :
- la réouverture en cas de portail en phase de fermeture ;
- la refermeture en cas de portail en phase d'ouverture ;
- l'arrêt partiel ;
- l'arrêt total.
Des trimmers spécifiques règlent :
- le temps d'intervention de la fermeture automatique ;
- le temps d'ouverture partielle.
