Description du produit

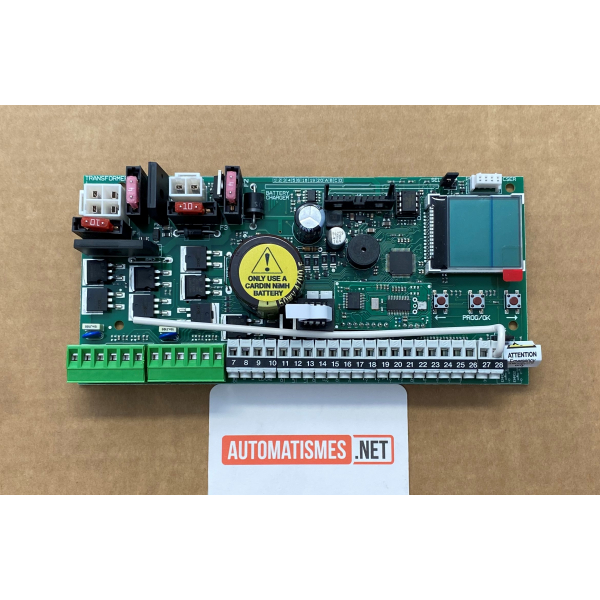

Carte électronique CARDIN pour moteurs de portail série BL est conçu pour s’adapter aux moteurs à bras des séries BL3924, BL824 et BLtox24 de la marque Cardin. Cette carte est équipée d’un récepteur radio pour les télécommandes s449 ou s504. La programmation s'effectue via un écran LCD. Elle remplace la carte 999536.
Cette carte électronique est utilisable pour les opérateurs CARDINS série BL suivants :
- CARDIN BL3924CSB
- CARDIN BL3924ESB
- CARDIN BL3924SB
- CARDIN BL3924CRB
- CARDIN BL3924ERB
- CARDIN BL3924RB
- CARDIN BL824M
- CARDIN BL824S
Alimentation et caractéristiques électriques
- Alimentation principale : 230 V AC
- Tension de commande : 24 V DC
- Sorties pour accessoires : 24 Vdc / 24 Vac
- Protection par fusibles intégrés
- Possibilité de fonctionnement avec batterie de secours
Important : la carte conserve certaines données mais peut perdre la position moteur en cas de batterie déchargée
Interface et programmation
La carte dispose :
- d’un afficheur LCD pour le paramétrage
- de boutons de navigation (P1, P2, P3 / PROG-OK)
- d’un menu de programmation intégré
Fonctions programmables :
- sélection du type de moteur
- réglage de la puissance et du courant
- gestion des vitesses (ouverture/fermeture)
- réglage des ralentissements
- temps de pause automatique
- ouverture partielle (piéton)
- logique de fonctionnement (automatique, semi-auto…)
Entrées / sorties (bornier)
La carte comporte de nombreuses connexions :
Entrées
- boutons : ouverture, fermeture, stop
- commandes radio
- cellules photoélectriques
- barres palpeuses
- contacts de sécurité
Sorties
- moteur
- clignotant (signalisation)
- éclairage de zone
- dispositifs auxiliaires 24V
- relais auxiliaires
Récepteur radio intégré
- mémoire jusqu’à 300 codes utilisateurs
- compatible avec modules radio Cardin (S500 / S508)
- gestion rolling code
Sécurité
Fonctions de sécurité intégrées :
- détection d’obstacle via capteur de courant
- inversion de mouvement en cas de choc
- gestion des dispositifs de sécurité (NF/NO)
- arrêt d’urgence
- test automatique des sécurités
Modes de fonctionnement
- automatique avec fermeture temporisée
- semi-automatique
- ouverture partielle (piéton)
- mode homme mort
- fonctionnement maître-esclave
