Description du produit

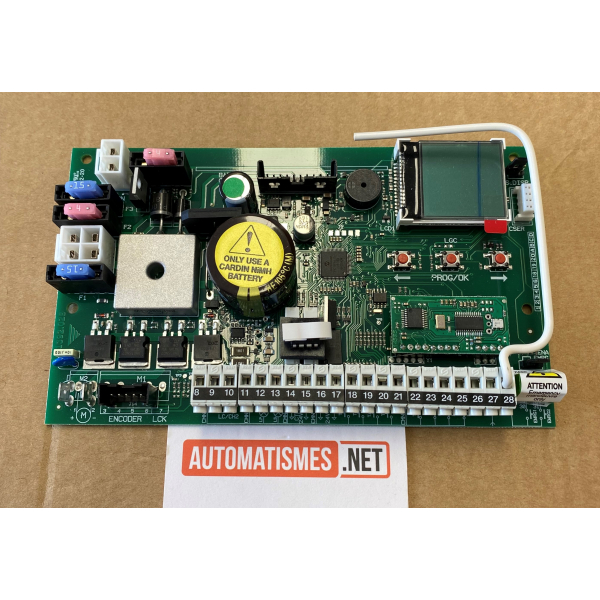

Carte électronique CARDIN pour SLX1524 et SLX324
Caractéristiques principales
Alimentation et sécurité
- Fonctionne en très basse tension de sécurité (≤ 30 Vac/dc)
- Compatible avec une batterie de secours intégrée
- Gestion intelligente en cas de coupure secteur
- Protections par fusibles (moteur et circuits 24 V)
Réception radio
- Récepteur radio intégré (433 MHz ou 868 MHz)
- Codage sécurisé rolling code
- Capacité mémoire :
- jusqu’à 300 codes (S4XX)
- jusqu’à 1000 codes (S500)
Gestion moteur
- Pilotage de moteurs 24 V avec :
- démarrage progressif
- ralentissement en fin de course
- Réglage du couple moteur (senseur de courant)
- Détection d’obstacle avec inversion automatique
Exemple : en cas d’obstacle, le portail inverse sa course pour éviter l’écrasement.
Interface et programmation
Affichage
- Écran graphique rétroéclairé (D1)
- Navigation via 3 boutons (PROG/OK + flèches)
Fonctions programmables
- Paramètres de mouvement :
- vitesse, freinage, course
- Paramètres optionnels :
- refermeture automatique
- ouverture partielle (piéton)
- Paramètres de sécurité :
- type de contacts (NF / 8.2kΩ)
- Gestion des télécommandes
- Calendrier intégré
Connectique et entrées/sorties
La carte dispose de nombreuses bornes pour piloter l’installation :
Entrées de commande
- Ouverture (TA)
- Fermeture (TC)
- Commande séquentielle (TD)
- Ouverture partielle (TAL)
- Arrêt (TB)
Sécurités
- Cellules photoélectriques (FI, FS)
- Barre palpeuse (CP)
- Entrées d’urgence (EMRG1, EMRG2)
Sorties
- Clignotant (LP)
- Lampe témoin (LS)
- Éclairage ou canal radio secondaire (LC/CH2)
- Alimentation accessoires 24 V
Gestion batterie
- Chargeur intégré (BC)
- Surveillance de l’état de charge
- Fonctionnement en cas de panne secteur
- Paramétrage du comportement batterie faible
Modes de fonctionnement
La carte permet plusieurs logiques :
- ouverture / fermeture classique
- mode automatique (avec refermeture)
- mode pas-à-pas
- mode « homme mort » (commande maintenue)
- fonctionnement maître/esclave (double moteur)
