Description du produit

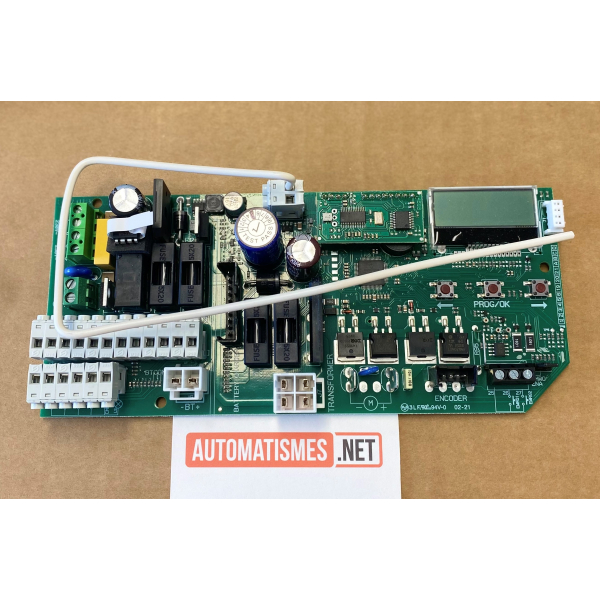

Carte électronique CARDIN pour moteurs coulissants CARDIN SL424 ou SL524
Partie logique et commande
- Microcontrôleur + mémoire (M1) pour gestion des fonctions et mémorisation
- Afficheur LCD (LCD1) pour programmation
- Boutons :
- P1 / P2 / P3 → navigation et validation (PROG/OK)
Réception radio
- Module RF intégré (433 MHz, rolling code)
- Capacité : jusqu’à 300 codes utilisateurs
Gestion batterie
- Carte chargeur intégrée (BC)
- Fonctionnement possible en secours batterie
Protections
- Fusibles (F1 à F4)
- Capteur de courant (anti-écrasement)
Entrées / sorties principales
Entrées de commande
- TA : ouverture
- TC : fermeture
- TD : commande séquentielle
- TAL : ouverture partielle
- TB : arrêt / blocage
- EMRG1 / EMRG2 : urgence
Entrées de sécurité
- FI : cellules photoélectriques (inversion)
- FS : cellules (stop)
- CP : bord sensible
Sorties
- LP : clignotant
- LS : lampe témoin
- Alimentation accessoires 24 Vdc
Toutes les entrées de sécurité sont surveillées et peuvent bloquer ou inverser le mouvement.
Fonctions principales
La carte permet :
Gestion du mouvement
- Démarrage progressif et ralentissement en fin de course
- Réglage de la vitesse et du couple
- Gestion des fins de course
Sécurité
- Détection d’obstacle via capteur de courant
- Gestion des dispositifs externes (cellules, bord)
- Inversion automatique en cas d’obstacle
Automatisation
- Fermeture automatique
- Ouverture partielle (piéton)
- Repositionnement automatique
Programmation
La programmation se fait via :
- écran LCD
- boutons P1, P2, P3
Réglages possibles :
- couple moteur (plusieurs niveaux)
- sens du moteur
- temps de pause
- logique de fonctionnement
- activation des sécurités
- gestion radio
Particularités techniques
- Fonctionnement en 24 V DC sécurisé
- Système radio à code tournant (rolling code)
- Compatible normes de sécurité (EN 12453)
- Possibilité de fonctionnement sur batterie
- Gestion intelligente des sécurités avec autotest
