Description du produit

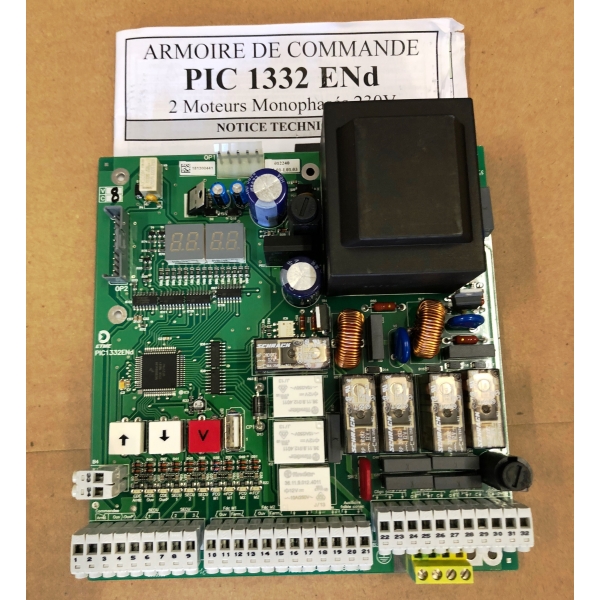

Platine de gestion ETME monophasé conforme à la Norme EN 13241-1.
Tension d’alimentation (bornes 31 / 32 ): 230Vac +6% -10% 50-60Hz Monophasé + Terre.
• Tension assignée d’isolement : 250Vac
• Régime de neutre : TN / TT / IT.
• Consommation maxi : 250mA/ 230Vac (Hors charges externes en 230Vac).
• Températures de fonctionnement : -10°C - +40°C.
-----
• 4 borniers débrochables / Section Maxi 2.5mm2.
• 2 Afficheurs « Phases de fonctionnement / Défauts / Configuration ».
• 1 transformateur 36VA sur circuit imprimé.
• 1 Connecteur « PIC 18 EN : AUTOTEST» (OP1).
• 1 Connecteur « Récepteur télécommande radio embrochable 1 ou 2 canaux » type S449 (OP2).
• 1 Connecteur « PIC 19 EN : SUPERVISION» (OP3).
-----
• 2 Commandes distinctes (CDE Ouverture et CDE Ouverture Partielle).
• 1 Entrée Commande Arrêt.
• 1 Entrée Sécurité Ouverture.
• 2 Entrées Sécurités Fermeture (Ferm1 et Ferm2).
• 2 Entrées Fin de Course (Ouverture et Fermeture) avec point commun pour moteur M1.
• 2 Entrées Fin de Course (Ouverture et Fermeture) avec point commun pour moteur M2.
-----
• 1 Sortie Contact Radio (Canal 2 / Contact sec).
• 1 Sortie Alimentation 24Vac / 30VA. *
• 1 Sortie Gâche ou Ventouse / Puissance commutation 20W / 12Vdc ou 24Vdc. *
• 1 Sortie Minuterie / Alarme ou État de porte (Contact Sec) / Puissance commutation 15W / 24Vac. *
• 1 Sortie 230Vac Clignotant / Puissance commutation 50W / 230Vac.
• 1 Sortie 230Vac Eclairage Zone Porte / Puissance commutation 200W / 230Vac.
• 2 Sorties Moteur Monophasé 230Vac.
COURANT ABSORBÉ MAXI PAR MOTEUR = 3A.
(EX : MOTEUR 600W ABSORBÉS / COS φ = 0.9).
• Courant total disponible sur 230Vac (sorties moteurs + Clignotant + Eclairage de zone ) = 5A (F1).
-----
• 5 Modes de fonctionnement : Automatique, Blocage, Manuel 1 BP, Séquentiel, Homme mort.
• 17 Fonctions : Type de porte (B / C), avec ou sans Fin de Course, avec ou sans Préavis, avec ou sans ADMAP, avec ou sans Eclairage de zone en attente fermeture, avec ou sans Coup de Bélier, avec ou sans Horloge, État de Porte ou Minuterie/Alarme, Minuterie ou Alarme, Gâche ou Ventouse, avec ou sans Ralentissement avant Arrêt Moteur, avec ou sans Sécurités à l’Ouverture, avec ou sans Sécurités à la Fermeture, avec ou sans Commande d’Arrêt, avec ou sans Variation de Couple, avec ou sans Autotest pour toutes les sécurités, moment d’activation de l’Autotest en début d’ouverture et de fermeture ou en fin de fermeture.
* Puissance globale des alimentations auxiliaires de la carte 12Vdc / 24Vac = 30VA (bornes 16-17 / 18-19).
