Description du produit

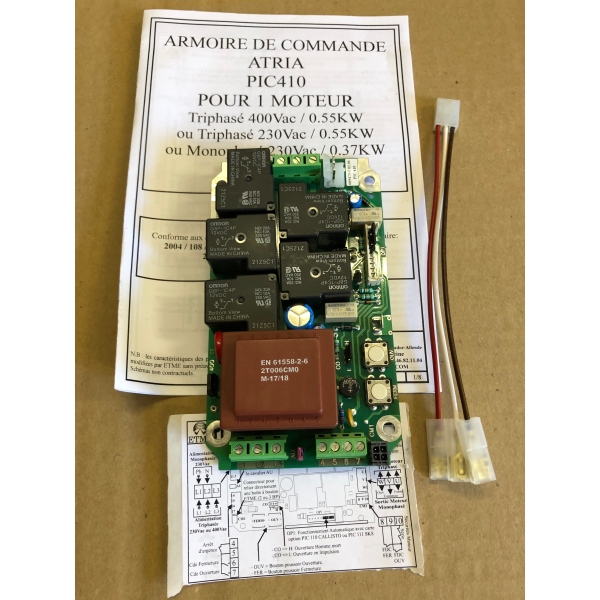

Electronique de gestion ETME PIC 410 pour moteur ETME SAI 430 (version jusqu'à septembre 2009)
La carte électronique PIC410 est une carte de commande conçue pour piloter un moteur de porte ou portail automatique.
- Compatible avec :
- moteur triphasé 400 V / 0,55 kW
- moteur triphasé 230 V / 0,55 kW
- moteur monophasé 230 V / 0,37 kW
- Elle s’intègre dans une armoire de commande ATRIA.
- Elle doit être installée dans un coffret IP54 minimum pour garantir la protection
Fonction principale :
- assurer la commande, la sécurité et la gestion des mouvements (ouverture/fermeture) d’un système motorisé.
Alimentation et puissance
La carte gère différentes alimentations :
Types d’alimentation
- Monophasée 230 V
- Triphasée 230 V ou 400 V
Raccordement moteur
- Bornes moteur : U – V – W
- En monophasé :
- ajout d’un condensateur entre U et W
- En triphasé :
- raccordement direct sur U, V, W
Entrées de commande
La carte dispose de plusieurs entrées permettant de piloter le système :
Commandes principales
- Ouverture (borne 5–7)
- Fermeture (borne 5–6)
- Arrêt d’urgence (borne 4–5, contact NC)
Fonctionnement :
- L’arrêt d’urgence interrompt immédiatement toute action
- Une commande active empêche la commande inverse simultanée
Gestion des sécurités
La carte intègre plusieurs dispositifs de sécurité :
Sécurités moteur (via connecteur CM2)
- Fin de course ouverture
- Fin de course fermeture
- Fin de course sécurité
- Contact de débrayage
- Sonde thermique
Modes de fonctionnement
Deux modes principaux sont disponibles :
Mode "Homme mort"
- La commande doit être maintenue
- Relâchement = arrêt immédiat
Mode "Impulsion"
- Une impulsion lance l’ouverture
- L’arrêt se fait via les sécurités ou fins de course
Sélection via un switch (CO : position H ou I)
Connecteurs et interfaces
- CM1 : raccordement des boutons de commande (boîte à boutons ETME)
- CM2 : raccordement des capteurs moteur (fins de course, sécurité…)
- OP1 : emplacement pour carte optionnelle
Option possible :
- Carte PIC110 CALLISTO (infrarouge)
- Carte PIC111 SKS (bord sensible)
