Description du produit

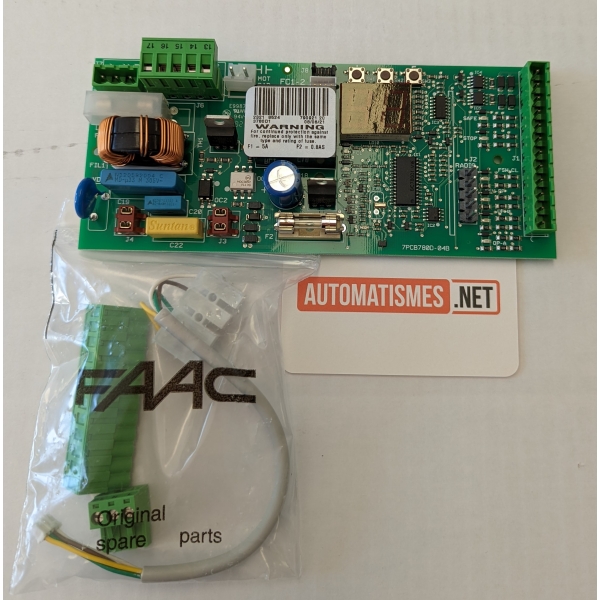

Carte électronique FAAC 780D pour moteur coulissant FAAC 746 et FAAC 844 (monophasé)
Tension d'alimentation V~ (+6% -10%) : 230
Puissance absorbée (W) : 10
Charge maxi moteur (W) : 1000
Charge maxi accessoires (A) : 0,5
Température d'utilisation : -20 °C +55 °C
Fusibles de protection 2 (voir fig. 22 et par. 5.3)
Logiques de fonctionnement : Automatique / Automatique “pas à pas” /Semiautomatique / Sécurité / Semi-automatique B / Homme mort C / Semi-automatique
“pas à pas”/ Logique mixte B/C
Temps de fonctionnement : Programmable (de 0 à 4,1 mn)
Temps de pause : Programmable (de 0 à 4,1 mn)
Force de poussée : Réglable sur 50 niveaux
Entrées bornier : Open - Open partiel - Sécurités en ouverture - Sécurités en fermeture - Stop - Bord - Alimentation+Terre
Entrées connecteur : Fin de course d'ouverture et de fermeture - Condensateur du moteur
Sorties bornier : Feu clignotant - Moteur - Aliment. accessoires 24 Vcc - Lampe témoin 24 Vcc / Sortie temporisée / Commande électroserrure - feu - Failsafe
Connecteur rapide : Embrochage platine à 5 broches Minidec, Decoder ou récepteurs RP
Programmation 3 touches (+, -, F) et afficheur, mode "base" ou "avancée"
Fonctions programmables mode base : Logique de fonctionnement - Temps de pause - Force de poussée - Direction ouverture-fermeture
Fonctions programmables mode avancé : Couple au démarrage - Freinage - Failsafe - Pré-clignotement - Lampe témoin/Sortie temporisée/Commande Électroserrure ou feu - Logique sécurités d'ouverture et de fermeture - Encodeur/ Sensibilité anti-écrasement - Ralentissements - Temps d'ouverture partielle - Temps de fonctionnement - Demande d'assistance - Compteur de cycles
