Description du produit

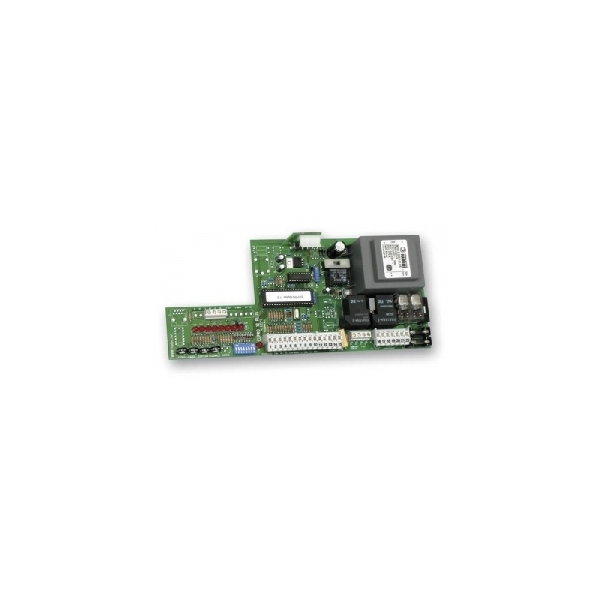

Electronique de rechange FADINI ELPRO 12 PLUS pour moteur FADINI NYOTA 115
Dip-Switch :
1= ON Cellule arrête à l'ouverture
2= ON Radio n'inverse pas à l'ouverture
3= ON Ferme en Automatique
4= ON Présignalisation active
5= ON Radio pas-pas avec arrêt intermediaire
6= ON Homme mort (Dip 4=OFF et Dip 3=OFF)
7= ON Lampe de signalisation non active durant la pause en Automatique
8= OFF, libre
Voyants de Diagnostic :
L1= Alimentation 230V 50Hz est allumé
L2= Cellules photoélectriques, s'éteint en cas d'obstacle
L3= Ouvre, s'allume à l'impulsion de commande d'ouverture
L4= Ferme, s'allume à l'impulsion de commande de fermeture
L5= Arrêt, s'éteint à l'impulsion de commande d'arrêt
L6= Radio, s'allume à chaque impulsion de l'émetteur
L7= Etat de l'automatisme, clignote durant le mouvement
L8= Fin de course ferme, éteint à portail fermé
L9= Fin de course ouvre, éteint à portail ouvert
Au cas où le programmateur ne fonctionne pas :
- Assurez-vous que l’alimentation au programmateur électronique est de 230V ±10%
- Assurez-vous que l’alimentation au Moteur Electrique est de 230V ±10%
- Pour distances supérieures aux 50 mètres augmenter la section des fils.
- Contrôler les fusibles
- Contrôler que les cellules photoélectriques soient en contacte fermé
- Contrôler tous les contactes fermés NF
- Contrôler qu'il n'y ait pas de chute de tension entre le programmateur et le moteur électrique
