Description du produit

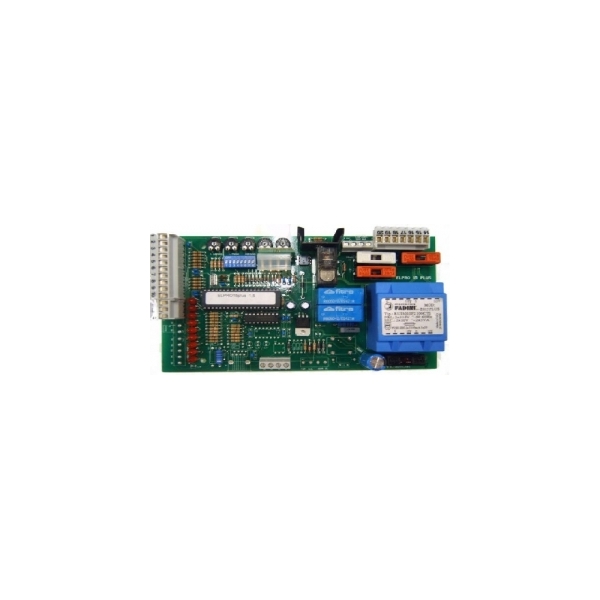

Carte de gestion FADINI ELPRO 15 PLUS pour moteur coulissant FADINI GIRRI 130 exclusivement
Programmateur nu sans coffret pour intégration dans l'opérateur
Limiteur de couple
REMPLACE ELPRO 15
Led de Diagnostique :
L1= Alimentation 230V 50Hz allumée en présence de tension
L2= Cellule photélectrique s'éteint en cas d'obstacle
L3= Ouverture, s'allume à l'impulsion de commande d'ouverture
L4= Fermeture, s'allume à l'impulsion de commande de fermeture
L5= Arrêt, s'éteint à l'impulsion de commande d'arrêt
L6= Radio, s'allume à chaque impulsion de l'émetteur
L7= Etat de porte, clignote durant le mouvement
L8= Fin de course en fermeture, éteinte lorsque le portail est fermé
L9= Fin de course en ouverture, éteinte lorsque le portail est fermé
Dip-Switch :
1= ON Photocellule arrête à l'ouverture
2= ON Radio n' inverse pas en ouverture
3= ON Refermeture automatique
4= ON Presignalisation
5= ON Pas-pas avec arrêt intermédiaire
6= ON Service à Homme Mort (Dip 4=OFF et Dip 3=OFF)
7= ON Lampe clignotante non activée en pause en automatique
8= OFF, libre
