Description du produit
L'ELPRO 37 est alimenté à 230V 50/60Hz monophasé ou 400V 50/60Hz triphasé

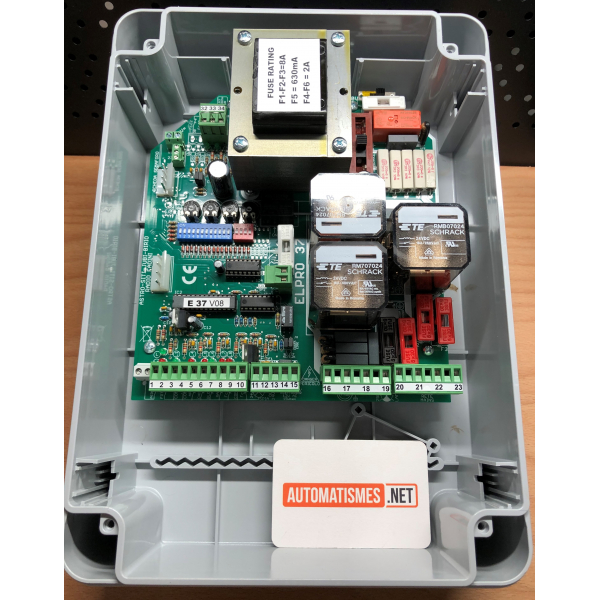

Programmateur électronique FADINI ELPRO37 pour portails coulissants, avec service automatique ou semi automatique, préparé pour tous les services de logique programmée. Connecteur carte récepteur radio, avec relais de ligne, led de diagnostic intégrée, sans condensateurs. Service monophasé et triphasé.
Remplace les centrales de gestion FADINI ELPRO 10, ELPRO 10 PLUS, ELPRO 10 DSA
Led de contrôle:
L allumée = Présence de Tension de réseau 230V ou 400V et intégrité fusibles F1,F2,F3, F4, F5,F6
L0 allumée = Piéton, s'allume à chaque commande piétonne
L1 allumée = Paire photocellules, sans obstacle
L4 éteinte = Ouvre, s'allume à l'impulsion de la commande d'ouverture
L5 éteinte = Ferme, s'allume à l'impulsion de la commande de fermeture
L6 allumée = Arrêt, s'éteint à l'impulsion de la commande d'arrêt
L7 éteinte = Radio, s'allume à chaque impulsion de l'émetteur et contact radio
L8 allumée = S'éteint à Fc.F. utilisé M1
L10 allumée = S'éteint à Fc.O. utilisé M1
L33 allumée = Listeau de sécurité en fermeture, sans obstacle
L34 allumée = Listeau de sécurité ou photocellule en ouverture, sans obstacle
EN CAS DE MANQUE DE FONCTIONNEMENT
- Assurez-vous que l'alimentation du programmateur électronique soit 230V ±10% ou 400V ±10%
- Assurez-vous que l'alimentation du moteur électrique soit 230V ±10% ou 400V ±10%
- Contrôlez-vous tous les fusibles
- Contrôlez-vous que les photocellules soient en contact fermé
- Contrôlez-vous qu'il n'y ait pas une chute de tension entre le programmateur Elpro 37 et le moteur électrique
- Contrôlez-vous tous les contacts NF du programmateur
- Contrôlez-vous tous les raccordements et le fonctionnement des fin de course.
