Description du produit

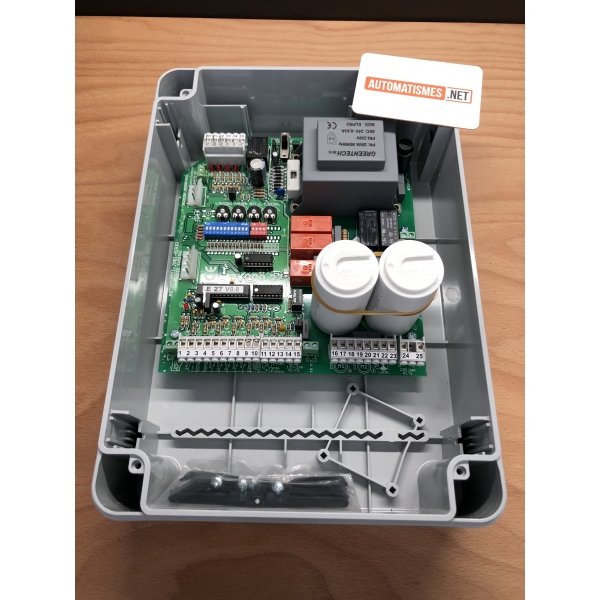

La carte Fadini Elpro 27 est une unité de contrôle électronique conçue pour l'automatisation des portails. Elle remplace la carte ELPRO 13.
Elle est compatible avec les moteurs de portails battants et coulissants, qu'ils soient simples ou doubles, avec ou sans fin de course.
Cette électronique est particulièrement adaptée aux portails nécessitant un embrayage mécanique, prenant en charge des moteurs jusqu'à 0,5 HP.
En termes de modes de fonctionnement, l'électronique FADINI Elpro 27 offre diverses fonctionnalités, notamment automatique, semi-automatique, automatique pas à pas, commande homme mort, accès piéton, impulsion de renversement de course et pré-clignotement.
Ses principales caractéristiques se concentrent sur des réglages intuitifs facilités par des trimmers et des dip-switches. Ces réglages comprennent l'alimentation de la serrure électrique, des auto-tests pour les photocellules (DSA) et les bords de sécurité (DACS), des préréglages pour les feux de circulation (jusqu'à 3 lumières), la mémorisation des réglages de temps et l'indication de l'état de l'opérateur.
La carte est logée dans un boîtier de 210x295x110 mm, avec un degré de protection IP 64, garantissant la durabilité et la résistance à la poussière et aux éclaboussures d'eau. Elle fonctionne dans une plage de température de -20 °C à +55 °C.
Les spécifications de puissance comprennent une tension d'alimentation de la carte de 230 V pour monophasé et diverses sorties pour les lumières de courtoisie, les photocellules, les voyants pilotes, le contrôle DSA et les lumières clignotantes. De plus, elle permet des réglages ajustables pour le temps de fonctionnement du moteur, le temps de pause, le temps de retard de fermeture du vantail et le temps d'ouverture piétonne.
Caractéristiques Techniques :
Alimentation électrique : Les cartes comme l'Elpro 27 nécessitent généralement une source d'alimentation spécifique, souvent en courant alternatif (AC) ou en courant continu (DC), avec une tension définie (par exemple, 24V, 230V).
Connectivité : Elles offrent des connexions pour divers périphériques externes, comme des capteurs de sécurité, des boutons-poussoirs, des clignotants, et des dispositifs de commande à distance.
Programmation : La possibilité de programmer des paramètres tels que le temps d'ouverture/fermeture, la logique de fonctionnement (par exemple, automatique, semi-automatique), et la sensibilité aux obstacles.
Sécurité : Intégration de fonctionnalités de sécurité telles que la détection d'obstacles, l'arrêt d'urgence, et les entrées pour les cellules photoélectriques de sécurité.
Instructions d'Installation
Montage : Le montage de la carte dans un boîtier ou un panneau de commande, en suivant les recommandations pour une ventilation adéquate et une protection contre les intempéries.
Connexion électrique : Le raccordement aux alimentations électriques, moteurs, et accessoires en respectant les schémas de câblage fournis.
Programmation : Configuration initiale à l'aide de boutons sur la carte ou via une interface externe, pour définir le mode de fonctionnement et les paramètres spécifiques au site d'installation.
Conseils de Dépannage
Problèmes d'alimentation : Vérifier les connexions électriques et l'alimentation pour s'assurer que la carte reçoit la tension correcte.
Fonctionnement irrégulier : Réinitialiser les paramètres de la carte ou vérifier la programmation si le portail ne fonctionne pas comme prévu.
Problèmes de capteurs ou d'accessoires : S'assurer que tous les périphériques connectés fonctionnent correctement et sont bien raccordés.
Pour des informations plus précises sur la carte Fadini Elpro 27, je vous recommande de nous contacter directement.
LED DE CONTRÔLE :
L allumée = présence de tension de réseau 230 V et intégrité fusibles F1, F2, F3
L0 allumée = 2ème paire photocellules, sans obstacle
L1 allumée = 1ère paire photocellules, sans obstacle
L4 éteinte = ouvre, s'allume à l'impulsion de la commande d'ouverture
L5 éteinte = ferme, s'allume à l'impulsion de la commande de fermeture
L6 allumée = arrêt, s'éteint à l'impulsion de la commande d'arrêt
L7 éteinte = radio, s'allume à chaque impulsion de l'émetteur et contact radio
L8 éteinte = piéton, s'allume à chaque commande piéton
L10 allumée = listeau de sécurité fermeture
L30 allumée = s'éteint à Fc.O. utilisé M1
L31 allumée = s'éteint à Fc.F. utilisé M1
L33 allumée = s'éteint à Fc.O. utilisé M2
L34 allumée = s'éteint à Fc.F. utilisé M2
L35 allumée = listeau de sécurité ouverture
