Description du produit

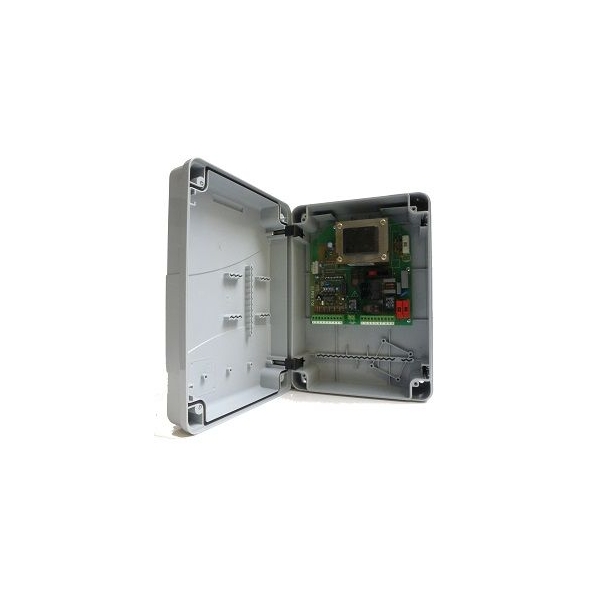

Platine de gestion FADINI ELPRO 7 pour 2 moteurs 230V sans fins de course, avec limiteur de couple.
Elpro 7 RP est un programmateur électronique conçu pour le vérin oléodynamique Nupi 66. Sa caractéristique principale est qu'il est auto-apprentissant des temps de travail de l'automatisation à battant (retard du vantail en ouverture et fermeture, temps d'arrêt). La correcte installation (avec les butées en ouverture et fermeture) est nécessaire pour le bon fonctionnement de l'automatisation.
Régler la force de poussée à partir du premier déclenchement (force minimale), de façon à permettre le fonctionnement correct du portail, tout en maintenant une protection valable contre l'écrasement.
Logique de fonctionnement: Elpro 7 RP est fourni avec des temps de travail d'essai pour faciliter l'installation: temps de travail 20 s Retard vantail: ouverture=2 s, Fermeture=6 s Pause en Automatique=15 s.
Après avoir vérifié le fonctionnement de l'installation, il faut réprogrammer les temps de travail pour les adapter aux caractèristiques de l'installation. A travèrs le Dip-Switch il est possible de selectionner les différentes fonctions du Elpro 7RP, soit avant qu'après avoir mémorisé les temps.
Apprentissage des temps: l'auto-apprentissage des temps du ELPRO 7 RP peut être effectué utilisant le poussoir P sur la carte ou la télécommande, après être rentré dans le mode programmation, voir phase 1.
La phase de mémorisation des temps commence à portail totalement fermé et consiste dans le cycle complet d'ouverture-pause-fermeture.
Important :
1) Pour éviter de rentrer des temps de travail qui ne sont pas compatibles avec le correcte fonctionnement de l'installation , on a rentré des limites max.
Si ces temps sont dépassés, l'opérateur démarrera respectant les temps max. rentrés:
Moteur M1 et M2: Fonctionnement max 55sec Pause Automatique: Temps max. 90sec.
2) Pendant l'opération d'autoapprentisage tous les commandes (cellules, photoélectriques,et la touche d'arrêt) ne sont pas actives.
3) Si l'opération de programmation est interrompue (ex l'alimentation est coupée) les temps de la précédente programmation seront mémorisés.
4) Pendant le normal fonctionnement du programmateur le poussoir P est une touche radio qui permet de tester l'installation, la led 7 n'est qu'un feu témoin comme la sortie à la borne
