Description du produit

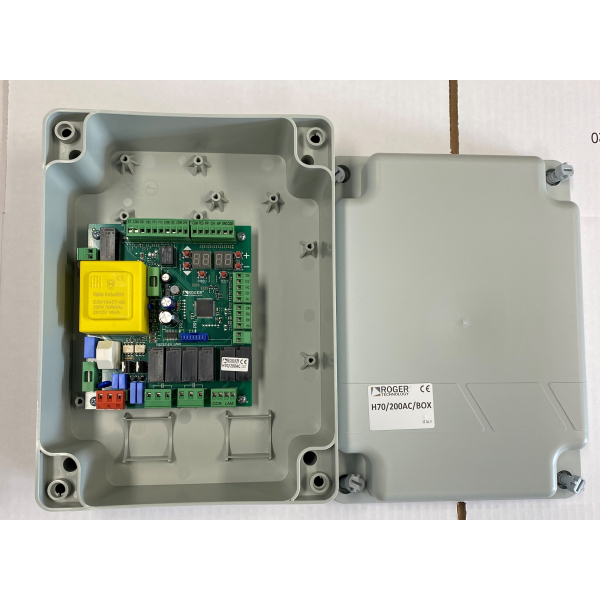

La carte électronique Roger Technology H70/200AC/BOX est une version, qui est équipée d’un conteneur en plastique, prévu pour le rangement et l’installation de la centrale. Ce modèle convient pour la gestion de 2 motorisations avec ralentissement, configurées en 230 Volts monophasés, pour portail battant ou pour portail coulissant. Le boitier en plastique octroie au matériel un indice de protection évalué à IP54. La programmation du matériel s’effectue à l’aide d’un afficheur, permettant une installation rapide de la centrale, en fonction des besoins de l’utilisateur et de la configuration des moteurs.
Borniers de connexion
La carte dispose de nombreux borniers pour le câblage :
Commandes
- Ouverture (AP)
- Fermeture (CH)
- Pas-à-pas (PP)
- Ouverture partielle (PED)
- Horloge (ORO)
Sécurités
- Photocellules (FT1, FT2)
- Bords sensibles (COS1, COS2)
- Arrêt d’urgence (STOP)
- Fins de course (FCA, FCC)
Accessoires
- Antenne radio
- Encodeurs moteurs
- Électroserrure
- Lumière de courtoisie
- Lampe clignotante
Radio
- Connecteur pour récepteur radio enfichable
- Antenne externe possible (câble RG58)
- Commandes radio configurables :
- pas-à-pas
- ouverture partielle
Sorties auxiliaires
- Lampe clignotante (signalisation mouvement)
- Lumière de courtoisie
- Voyant portail ouvert
- Électroserrure
Permet d’améliorer la sécurité et le confort d’utilisation.
Fonctionnalités de sécurité
La carte intègre plusieurs systèmes essentiels :
- gestion des photocellules (détection obstacle)
- inversion du mouvement en cas d’obstacle
- contrôle des fins de course
- gestion des bords sensibles
- arrêt d’urgence
Ces dispositifs garantissent la conformité aux normes de sécurité des automatismes.
Données techniques :
- Alimentation : 230V AC +/- 10% 50 Hz
- Indice de protection : IP54
- Température de fonctionnement : -10°C / +55°C
- Max puissance clignotant : 40W (12-230V ac/dc)
- Nombre moteurs actionnés : 2 asynchrone monophasé
- Max puissance pour moteur : 600W 230Vac
- Max puissance lumière courtoisie : 100W (12-230V ac/dc)
- Max puissance lumière portail ouvert : 2W 24Vac
- Max courant sortie accessoires : 350mA 24Vac (500mA 24Vcc)
