Description du produit

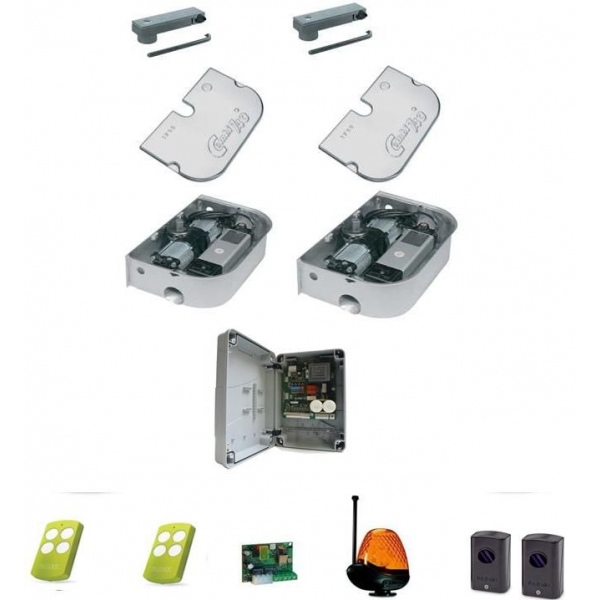

Kit de motorisation hydraulique REVERSIBLE (sans blocage) pour portail battant FADINI COMBI 740 version INTEGRAL, comprenant :
- 2 x Vérins hydraulique encastré en sol FADINI COMBI740, angle d'ouverture 110°, REVERSIBLE, avec RALENTISSEMENTS, dimensions du vantail maximum L4000mm, poids 700Kg, code 7678N3s/dXL
- 2 x Coffres fondation en ACIER GALVANISE pour vérin encastré en sol FADINI série COMBI740, code 745L
- 1 x Programmateur universel FADINI ELPRO27, 2 moteurs max 0.5CV (1 moteur max. 1CV), CONDENSATEURS montés, entrées capteurs fin de course et barres palpeuses, connecteurs pour récepteur radio et module de gestion des feux de signalisation, code 7047L
- 1 x Récepteur radio à mémoire FADINI VIX53, EMBROCHABLE sur programmateurs FADINI série ELPRO , ROLLING CODE 128 bits, fréquence 868MHz, alimentation 24Vac/dc, 2 canaux, fonctions BISTABLE, MONOSTABLE, IMPULSION code 5311L
- 2 x Emetteurs 4 canaux CLONABLE, fréquence 868MHz ROLLING-CODE 128 bits, coloris GRIS ANTHRACITE, FADINI VIX53, code 5313SL
- 1 x Jeu de photocellules FADINI ZERO.PH, alimentation 12/24 Vac-dc, consommation 26mA (Tx), 36mA(Rx), portée maximale 20m, temps de réaction 6ms, double relais contact NO/NF, conforme EN12543, boitier en ABS, montage en SAILLIE, dimensions 72x72mm, profondeur 40mm, indice de protection IP55, code 140L
- 1 x Lampe de signalisation à LED FADINI ZERO.L, lumière BLANCHE, alimentation 24Vac/dc ou 230Vac, puissance 6W, fonction MATRIX LED avec sélection lumière fixe, clignotante ou effet dynamique, antenne radio 433/868MHz intégrée, possibilité de pose contre mur ou sur pilier, dimensions 167x123x51mm, indice de protection IP54, code 152L
Le Fadini Combi 740 est un système d'automatisation de portail conçu pour les portails résidentiels et industriels. Il s'agit d'un système fiable et durable qui offre des fonctionnalités avancées pour un fonctionnement pratique et sécurisé du portail. Certaines des principales caractéristiques du Fadini Combi 740 incluent :
-
Fonctions de sécurité : le système comprend des fonctions de sécurité telles que la détection d'obstacles, des capteurs de cellules photoélectriques et des bords de sécurité.
-
Conception conviviale : Le système est conçu pour une installation et une utilisation faciles, avec une interface utilisateur simple.
-
Durabilité : Le système est conçu pour durer, avec une construction robuste et des matériaux de haute qualité.
Dans l'ensemble, le Fadini Combi 740 est un système d'automatisation de portail de haute qualité qui offre des fonctionnalités avancées pour un fonctionnement sûr, pratique et sécurisé du portail.
Caractéristiques techniques
Puissance absorbée : 250W
Poids maxi du portail : 1400 kg
Intensivité : 47 cycles/heure
Vitesse de rotation : 1350 tr/min
Puissant et Efficace
centrale hydraulique et vérin dans un unique coffrage.
Elle nécessite d’aucun entretien particulier. Version droite ou gauche.
Gamme Complète
Pour installations à usage collectif et industriel. Rotation du vantail de 110° et 175°. Réversible sans blocage hydraulique, avec blocage hydraulique bidirectionnel, avec freinage bidirectionnel.
Fiable
Technologie hydraulique et qualité de tous ses composants internes pour un mouvement sûr et silencieux. Poids maximal de 700 kg par vantail pour la version avec coffrage de protection non autoportant.
Version en acier INOX aussi.
Sûr
avec déblocage manuel d’urgence en acier estampé et clé avec poignée ergonomique. Réglage de la force de poussée avec les vannes de pression maximale.
Testé et Certifié
marquage C avec essais de typologie ITT PDC N. 2393-2008.
L’ouvre portail COMBI 740 enterré, est installé au pied des portails battants, dans l’axe de rotation des vantaux. C’est un ensemble de motorisation facile à installer car le caisson contient le groupe, la centrale hydraulique et le vérin. Il n’y a pas d’opération particulière à effectuer pour la mise au point et le remplissage d’huile, car il est fourni prêt à la mise en service et sans liaison hydraulique par tube cuivre à faire.
Le caisson doit être enterré et scellé au sol selon des côtes d’implantation définies dans la notice d’installation en mettant la surface du carter au niveau du sol fini.
Les COMBI 740, sont spécialement repérés par S gauche et D droite, ce qui correspond à la position des vantaux.
Le groupe hydraulique moteur/pompe est doté de valves de réglage de pression qui garantissent la sécurité anti-écrasement; elles sont protégées par un couvercle afin d’éviter tout déréglage une fois que le réglage de puissance adapté au portail ait été effectué.
L’arbre de sortie, en acier traité, est accouplé à une bague conique à trou carré. Il possède une résistance mécanique très élevée et répond aux charges statiques du vantail, ainsi qu’au mouvement de torsion lors du fonctionnement et aux surcharges en cas de fonctionnement manuel du vantail.
Sur demande, le vérin est disponible avec ralentissements en ouverture et en fermeture du vantail, grâce à un système oléodynalique interne incorporé dans le circuit hydraulique.
En variante, le COMBI 740 peut être fourni en version réversible avec blocage en fermeture par serrure électrique. La parfaite étanchéité du système garantit un fonctionnement sans risque dans le temps.
L’alimentation électrique du moteur est facile à raccorder au programmateur, par son câble à étanchéité spéciale, fixé à la base du réservoir d’huile et connecté au moteur électrique. Ce câble est particulièrement résistant aux conditions ambiantes et aux variations de température, grâce à son gainage spécial. Il est constitué de trois conducteurs actifs repérés, ainsi qu’un conducteur de mise à la terre.
Avec le programmateur électronique auquel on raccorde les opérateurs, on obtient toutes les fonctions nécessaires, avec le maximum de fiabilité.
Pour l’ouverture manuel du portail en cas de manque de courant, il peut être fourni d’une pièce de déblocage à positionner entre le vantail et l’axe de l’opérateur qui s’actionne au moyen d’une clé spéciale.
Pour rendre l’automatisation encore plus élégante et esthétique, il peut être fourni en option une plaque en inox qui vient recouvrir le couvercle en aluminium moulé.
Cet automatisme d’une nouvelle conception est construit par la Meccanica Fadini. C’est le fruit de beaucoup d’années de recherches, d’études et d’essais pour vous garantir la qualité et la fiabilité dans le temps.
Liste des versions du moteur FADINI COMBI 740
Version à 110° = ouvre-portail à battant enterré avec une rotation max. du battant de 110°.
Version à 175° = ouvre-portail à battant enterré avec une rotation max. du battant de 175°.
Version Normale = rotation de 110° et 175° sans verrouillage hydraulique dans les deux sens de mouvement du battant. Il est conseillé d’utiliser la serrure électrique.
Version avec Verrouillage = rotation de 110° et de 175° avec verrouillage hydraulique dans les deux sens de mouvement du battant.
Version avec Frein = rotation de 110° et de 175° avec freinage hydraulique réglable dans les deux sens de mouvement du battant, dans les derniers 40 cm environ du mouvement.
Version avec Régulateur d’écoulement = rotation de 110° et de 175° avec régulation d’écoulement hydraulique (règle la vitesse du battant) dans les deux sens de déplacement pour des battants qui ont une longueur supérieure à 2,5 mètres.
