Description du produit

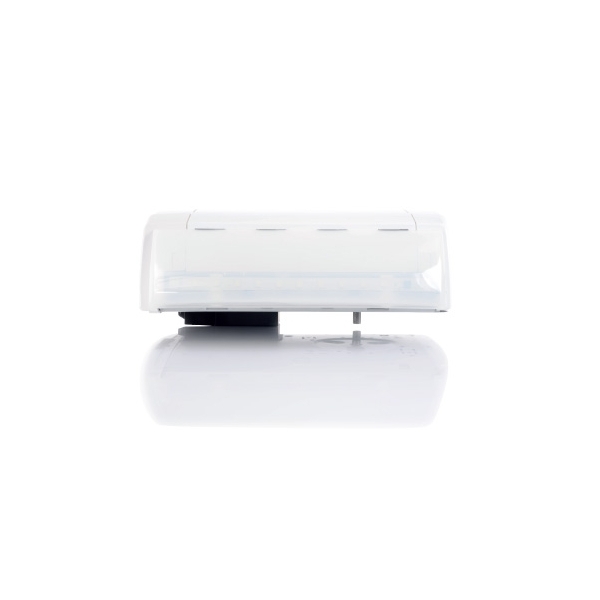

L'automatisme pour garage COMFORT 370 bi-linked Marantec 118411 est le moteur intermédiaire de la série 3XX, à savoir qu'il se trouve entre le modèle de base et le modèle le plus puissant de cette gamme, en offrant aux usagers d'automatisme, une puissance de 850 N. Cette puissance sera suffisante pour pouvoir tracter et pousser au maximum une porte de garage de 185 Kilogrammes, au maximum, qu'elle soit basculante ou sectionnelle. Il est impératif de mettre ce modèle d'opérateur dans un lieu totalement dépourvu d'humidité, puisque l'indice de protection IP de ce produit est de IP20, ce qui n'est pas suffisant pour supporter l'humidité, comme les gouttes de pluie par exemple.
CARACTERISTIQUES TECHNIQUES
Tension d’alimentation : 230 V AC
Fréquence nominale : 50/60 Hz
Absorption de courant : 1,1 A
Consommation en fonctionnement : 0,25 KW
Consommation en veille : env. 0,6 W
Régime de fonctionnement : S2-2 Min.
(durée d’enclenchement)
Tension du moteur : 24 V DC
Tension du circuit de commande : 24 V DC
Protection Tête d’opérateur : (Tête d’opérateur) IP 20
Classe de protection : II
CARACTÉRISTIQUES MÉCANIQUES
Force en traction et poussée : max. 850 N
Vitesse de manoeuvre : max. 235 mm/Sec.
Temps d’ouverture (spécifique à chaque porte) : 9,5 Sec.
Dimensions (LxHxP) : (Tête d’opérateur) 360x135x335 mm
Dimensions : (Emballage) 375x150x500 mm
Poids (total) : env. 7,4 kg
Températures d’utilisation : –20°C à +60°C
Eclairage incorporé : Module à LED 2x10
FONCTIONS
· Mode économique Blueline
· Fonction vitesse rapide
· Sécurité anti-effraction
· Arrêt automatique sur obstacle
· Limitation du temps de marche
· Fins de courses électroniques et butée mécanique en ouverture
· Tête orientable à 90°
· Déclenchement rapide de l’intérieur (cordelette)
· Bornier de raccordement pour bouton poussoir
· Photo cellule, dispositifs de sécurité à contact NF
· Entrée/Sortie programmable
· Programmation EOS sur afficheur LCD
· Sens de rotation programmable
· Bornier de raccordement pour module d’extension, sauf EM 131
· Raccordement de la batterie de secours (Back up 100 intégrable)
· Sortie 24 V DC, 50 mA
· Back jump
· Compteur de cycles et de maintenance
· Amortis en Ouverture et Fermeture programmables séparément
· Ouverture partielle programmable
· Commande radio de la lumière de l‘opérateur
· Vitesse de fonctionnement en ouverture et fermeture programmable séparément
· Vitesses en amorti en Ouverture et Fermeture programmables séparément
· Refermeture automatique programmable (avec cellules)
· Connection MS-BUS pour platines d'extentions
· Connection MS-BUS pour commande de programmation
· Signalisation des défauts
· Fonction Reset, retour à la programmation d’usine
· Programmation de l’opérateur et retour des informations via un afficheur LCD
USAGE
· Opérateur pour usage privatif
· Pour basculantes débordantes jusqu’à largeur 5.000 mm et poids 185 kg
· Pour sectionnelles simple paroi jusqu’à largeur 5.500 mm et poids 185 kg
· Pour sectionnelles isolées jusqu’à largeur 5.500 mm et poids 185 kg
· Pour basculantes non débordantes et Canopy largeur max. 5.000 mm haut. max. 2.250 mm poids max. 185 kg
· Pour rails SZ courroie crantée
