Description du produit

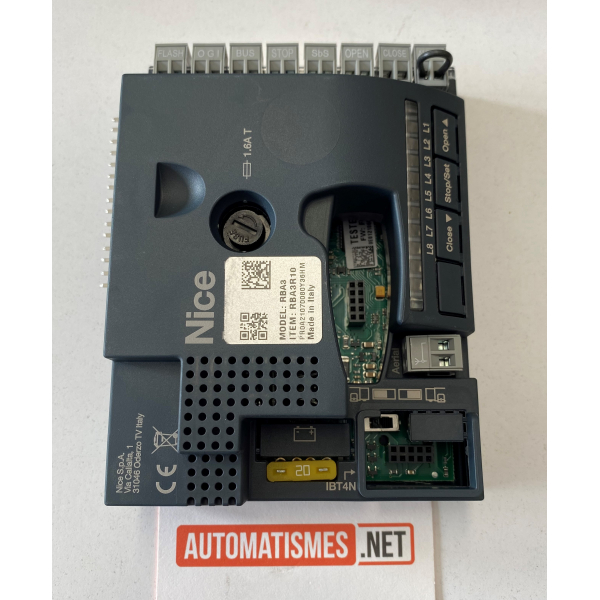

Pièce détachée NICE : Carte électronique RBA3R10 pour moteur de portail coulissant NICE ROBUS400 / ROBUS600 / ROBUS1000 et RUN1500.
La carte NICE RBA3R10 remplace les anciennes électroniques RBA3/C, RBA3/A et RBA3/B.
Description des connexions électriques
FLASH : sortie pour clignotant type “LUCYB” ou similaires avec l'ampoule 12 V maximum 21 W.
S.C.A. : sortie “Voyant portail ouvert”; il est possible de connecter une ampoule de signalisation 24 V maximum 4 W. Elle peut être programmée aussi pour d'autres fonctions.
BLUEBUS : sur cette borne, on peut connecter les dispositifs compatibles; ils sont tous connectés en parallèle avec seulement deux conducteurs sur lesquels transitent aussi bien l'alimentation électrique que les signaux de communication.
STOP : entrée pour dispositifs qui bloquent ou éventuellement arrêtent la manoeuvre en cours; en adoptant certaines solutions sur l'entrée, il est possible de connecter des contacts type “Normalement Fermé”, “Normalement Ouvert” ou des dispositifs à résistance constante.
P.P. : entrée pour dispositifs qui commandent le mouvement en mode Pas à Pas; on peut y connecter des contacts de type “Normalement Ouvert”.
OPEN : entrée pour dispositifs qui commandent le mouvement d'ouverture uniquement; on peut y connecter des contacts de type “Normalement Ouvert”.
CLOSE : entrée pour dispositifs qui commandent le mouvement de fermeture uniquement; on peut y connecter des contacts de type “Normalement Ouvert”.
ANTENNE: entrée pour la connexion de l'antenne pour récepteur radio.
