Description du produit

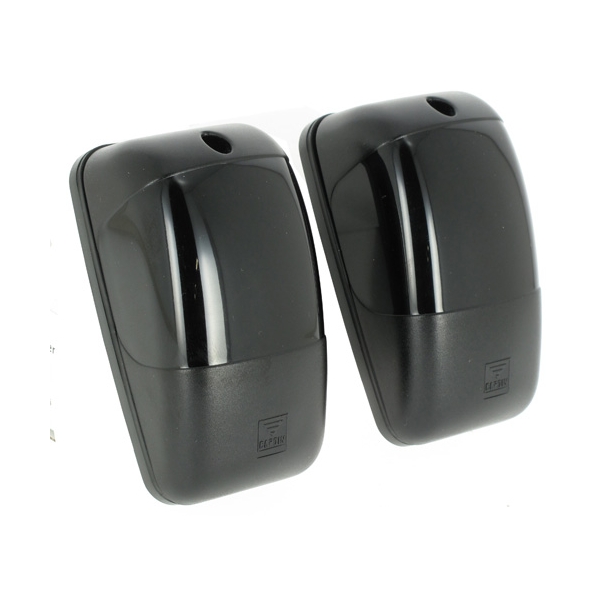

La Cellule photoélectrique CARDIN référence CDR999 de la série CDR permet de mettre en place une sécurité à votre portail, surtout lorsque ce dernier fonctionne en refermeture automatique.
En effet, lors de la fermeture de votre portail battant ou coulissant, ou de votre porte de garage, la photo-cellule orientable CDR999 constitue, grâce à son faisceau infra-rouge, un barrage essentiel à un obstacle.
Ainsi, si une personne, un animal ou un véhicule franchit l'obstacle, le portail, ou la porte, arrête sa manoeuvre et inverse son mouvement.
Barrage à l'infrarouge modulé, constitué d'un émetteur et d'un récepteur logés sous boîtiers plastiques antichoc et étanches, prédisposés pour tous les systèmes de fixation. La tête optique, montée sur pivot orientable et autobloquant, est réglable horizontalement par rotation de 180°, et verticalement par rotation de ± 30° par rapport à la position standard.
Appareil à double relais avec contact inverseur en série. Le contact N.F. est conforme aux normes de la catégorie 3 de la UNI EN ISO 13849-1 (mise à jour de la EN954-1). Possibilité de raccorder un maximum de 3 couples de cellules photoélectriques par synchronisation de l'émission (système multiplexé).
Caractéristiques techniques
- Émission infrarouge par diode GaAs (arséniure de gallium), avec porteuse à 25 kHz et modulation à 70 Hz.
- Longueur d'onde de l'émission infrarouge: 950 nm.
- Alimentation: 12 - 24 Vac/dc.
- Consommation maximale de commutation du relais avec charge résistive : 28W en dc/60VA en ac, tension maxi. 30 Vac/dc; courant maxi. 500 mA;
- Temps d'intervention: 30 ms (une seule cellule photoélectrique), 100 ms (système multiplexé)
- Intensité absorbée:
- en 12 Vac/dc, 51 mA le récepteur + 31 mA l'émetteur,
- en 24 Vac/dc, 53 mA le récepteur + 33 mA l'émetteur.
- Température de fonctionnement: -10…+55 °C.
- Indice de protection IP55.
- Portée: 10 m quelles que soient les conditions climatiques et environnantes, brouillard épais, pluie ou poussière.
Dimensions : 90 x 60 x 39 mm
