Description du produit

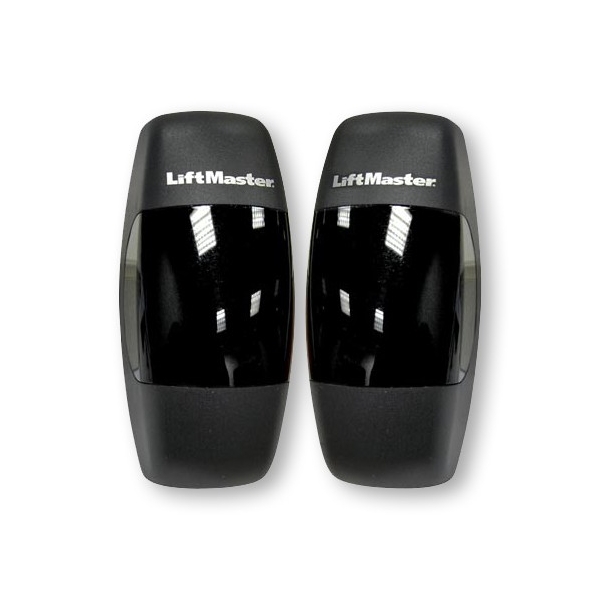

La référence 772E de LIFTMASTER est une photocellule composée d’un émetteur (TX) et d’un récepteur (RX) et dotée d’une analyse spécifique. Elle ne peut être utilisée qu’avec les produits Chamberlain correspondants (entraînements de portes de garage et/ou entraînements de portes à vantaux ou coulissantes). L’émetteur (TX) émet un rayon infrarouge vers le récepteur (TX). L’interruption du rayon infrarouge est détectée et transmis à la commande.
Une photocellule en parfait état de fonctionnement sert uniquement à la détection des personnes ou objets dans la zone de porte et n’assure pas une sécurité absolue contre les autres risques générés par le mouvement de la porte.
INSTALLATION SUR LES PORTES DE GARAGE (portes sectionnelles, portes basculantes)
Pour la protection des enfants en bas âge, la photocellule doit être installée à une hauteur maximale de 200 à 250 mm au dessus du sol du garage. Les capteurs doivent être fixés de manière sûre à un élément solide (par ex. un pilier, un mur). Veillez à ce que le rayon infrarouge ne puisse pas être interrompu plus tard pendant le processus de fermeture par des éléments de la porte (par ex. rails de roulement, galets de roulement, ressorts, etc.). L’émetteur et le récepteur doivent être fixés parallèlement à la porte fermée à une hauteur maximale de 200 à 250 mm du sol et alignés avec précision l‘un par rapport à l‘autre.
Pour la protection des enfants en bas âge, la photocellule doit être installée à une hauteur maximale de 200 à 250 mm au dessus du sol du garage. Les capteurs doivent être fixés de manière sûre à un élément solide (par ex. un pilier, un mur). Veillez à ce que le rayon infrarouge ne puisse pas être interrompu plus tard pendant le processus de fermeture par des éléments de la porte (par ex. rails de roulement, galets de roulement, ressorts, etc.). L’émetteur et le récepteur doivent être fixés parallèlement à la porte fermée à une hauteur maximale de 200 à 250 mm du sol et alignés avec précision l‘un par rapport à l‘autre.
Mode de fonctionnement : En cas d’interruption du rayon infrarouge pendant le processus de fermeture, la
porte interrompt et inverse entièrement son mouvement.
CARACTERISTIQUES TECHNIQUES
Classe de protection : IP44
Plage de température : - 20°C + 70°C
Portée : 15 m
porte interrompt et inverse entièrement son mouvement.
CARACTERISTIQUES TECHNIQUES
Classe de protection : IP44
Plage de température : - 20°C + 70°C
Portée : 15 m
