Description du produit

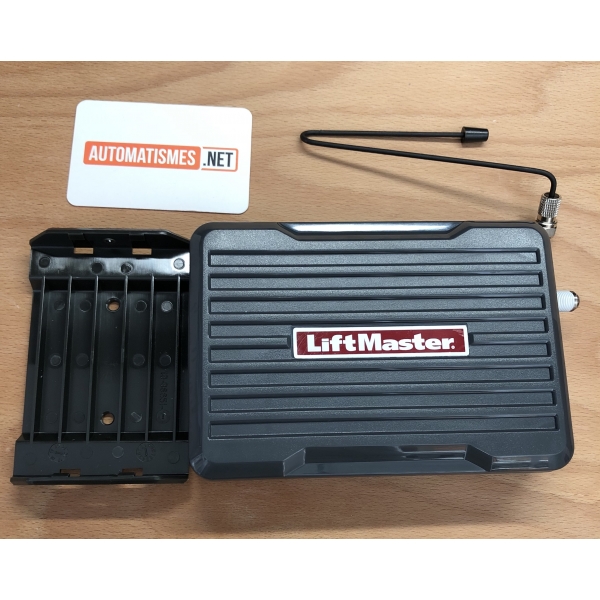

Récepteur universel à 3 canaux MODELE 860EV
APPLICATION
Le récepteur universel LIFTMASTER 860EV à 3 canaux peut commander jusqu’à 3 entraînements ou applications différents. Les relais sont sans potentiel. Le récepteur radio peut aussi être connecté à des commandes, qui requièrent les fonctions séparées OUVRIR, FERMER et ARRET.
- Canal CH1 : max. 50 télécommandes et 2 serrures à codes radio
- Canal CH2 : max. 20 télécommandes et 2 serrures à codes radio
- Canal CH3 : max. 20 télécommandes et 2 serrures à codes radio
Si le nombre maximal est dépassé, toutes les DEL s’allument (3x pour les télécommandes et 4x pour les serrures à codes radio) et la première télécommande enregistrée est supprimée.
Une touche de la télécommande ne peut être programmée que pour un canal du récepteur.
Exemple : Si CH1 a été programmé en premier, puis CH3, seul CH3 fonctionne. CH1 a été effacé.
ACCESSOIRES COMPATIBLES
- Télécommandes LIFTMASTER . . . . . . . . . . . .TX2EV, TX4EV, TX4UNI et autres
- Serrure à codes radio LIFTMASTER. . . . . . . . .747EV
- Transformateur externe LIFTMASTER . . . . . . .23015UNI
INSTALLATION
Le récepteur radio possède une antenne avec un connecteur de type F (satellite). L’antenne peut être installée à un endroit différent à l’aide d’un câble coaxial et d’un connecteur F (max. 20-50 m).
- Déterminer un endroit approprié pour le montage, présentant suffisamment d’espace pour le câble et l’antenne. L’antenne ne doit pas être pliée. Ne pas installer plusieurs récepteurs de types et fabricants différents à proximité les uns des autres, afin d’éviter les interférences entre les appareils.
- Le récepteur LIFTMASTER peut être fixé à l’aide du ruban fourni ou vissé sur le support.
- Le branchement électrique est réalisé à l’aide du connecteur du récepteur 860EV ou au niveau de la borne (voir caractéristiques techniques). L’alimentation peut être mise à disposition par un appareil (entraînement) ou par un bloc d’alimentation sur fiche.
PROGRAMMATION
- Appuyer brièvement sur le bouton jaune du canal correspondant sur le récepteur. La DEL s’allume pendant 30 secondes max.
- Appuyer sur la touche souhaitée de la télécommande ou, dans le cas des serrures à codes radio, saisir le code et appuyer sur Entrée.
- Si la programmation a réussi, la DEL du récepteur s’éteint.
SUPPRIMER
Appuyer et maintenir le bouton jaune du canal à supprimer sur le récepteur. La DEL de ce canal s’ALLUME d’abord, puis s’ETEINT après environ 10 secondes pour confirmation.
CARACTERISTIQUES TECHNIQUES
- Classe IP . . . . . . . . . . . . . . . . . . . . . . . . . .IP45 adapté pour l'extérieur
- Durée de commutation . . . . . . . . . . . . . . .250ms
- Contacts à relais . . . . . . . . . . . . . . . . . . . .max. 5 A, 28 V CA/CC
- Tension / alimentation . . . . . . . . . . . . . . . .9-30V CA ou 9-34V CC, 50mA
- Fréquence . . . . . . . . . . . . . . . . . . . . . . . . .433MHz et 868MHz
