Description du produit

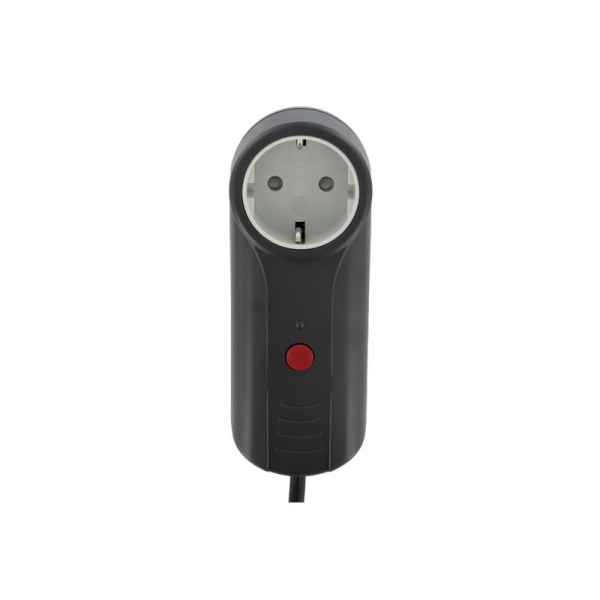

Récepteur radio en 230V de la marque SOMMER référence 7021.
Utilisation conforme
• Le récepteur radio SOMMER doit fonctionner uniquement sur une prise de courant équipée d‘un contact protégé par fusibles selon les valeurs mentionnées ci-dessus (selon le modèle).
• Le câble de raccordement (C) doit être exclusivement branché à une entrée de bouton-poussoir prévue pour le raccordement de bouton-poussoir sans potentiel d‘un automatisme pour portes de garage ou d‘un autre automatisme. Le raccordement à d’autres appareils est interdit et annule le droit à garantie.
• Les installations présentant un risque d’accident élevé (par ex. les grues) ne doivent en aucun cas être télécommandées !
• La télécommande SOMMER est autorisée uniquement avec les installations pour lesquelles un dysfonctionnement de l’émetteur ou du récepteur n’implique pas une mise en danger des personnes, des animaux ou du matériel ou pour lesquelles ce risque est couvert par d’autres dispositifs de sécurité.
• L’utilisateur ne bénéficie d’aucune protection contre les perturbations provoquées par d’autres installations ou appareils de télécommunication (par ex. les émetteurs radio SOMMER qui fonctionnent sur la même plage de fréquence).
• Longueur max. du câble de raccordement (C) 3 m.
Montage et raccordement du récepteur SOMMER 7021
1. Débranchez le câble d’alimentation (G) de l‘automatisme.
2. Branchez le récepteur radio (D) dans la prise de courant (F).
3. Branchez le câble de raccordement (C) sur l’entrée de bouton-poussoir de la commande de l’automatisme, voir la notice de montage et d’utilisation de l’automatisme.
4. Vérifiez le serre-câble du câble de raccordement (C) sur l’automatisme.
5. Branchez le câble d’alimentation (G) de l‘automatisme.
6. Programmez l’émetteur SOMMER.
Programmer l’émetteur SOMMER
1. Appuyez sur la touche (B) pendant environ 3 s jusqu’à ce que la DEL (A) s’allume.
-- Si aucun code n’est émis dans un délai de 10 s, le récepteur radio passe en mode normal.
-- Interrompre le mode de programmation: Appuyez sur la touche (B), la DEL (A) s’éteint.
2. Relâchez la touche (B).
3. Appuyez sur la touche souhaitée (E) de l’émetteur jusqu’à ce que la DEL (A) clignote puis s’éteigne.
ÎÎ La DEL (A) s’éteint - la programmation est terminée.
Pour programmer d’autres émetteurs, répétez les points 1 à3. Vous disposez d’un maximum de 112 emplacements de mémoire.
Fonctionnement par impulsions
1. Appuyez brièvement sur la touche (B)
ÎÎ la DEL (A) s’allume brièvement dès que la touche est relâchée.
ÎÎ L’automatisme reçoit une impulsion et démarre.
Effacer une touche de l’émetteur dans la mémoire du récepteur radio
Si l’utilisateur vient à déménager et souhaite emporter son émetteur, il est nécessaire d’effacer tous les codes radio de l’émetteur dans la mémoire du récepteur radio.
