Description du produit
Programmation des ralentissements

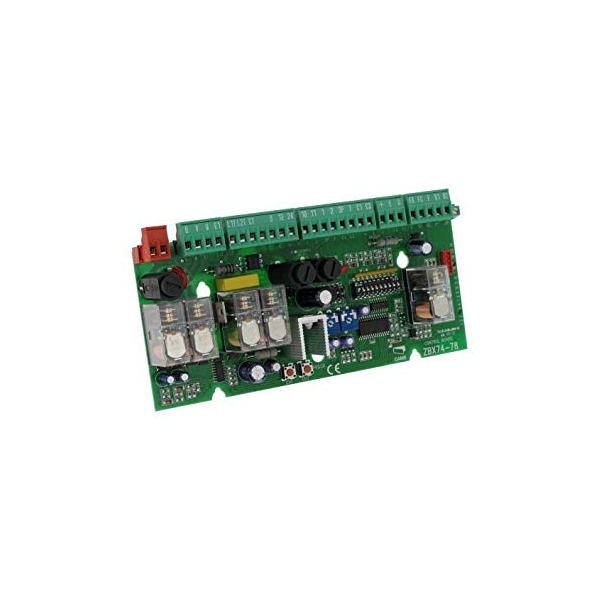

Afin de respecter exactement les réglementations de conformité prévues par les Normatives Européennes EN 12445 et EN 12453 pour les forces d’impact maximales, La carte CAME ZBX-74/78 est conçu pour le ralentissement de la course à 50 cm. des butées de fin de course en ouverture et en fermeture.
Au moment de l’installation il suffit de programmer la course du portail de la façon suivante :
Avant de procéder, sélectionnez tous les dip sur OFF (dip-switch à 10 voies).
a) - Sélectionnez le dip 4, 7, 8 et 9 sur ON (dip-switch à 10 voies) et le dip 3 sur OFF dip-switch à 4 voies, lecteur optique activé) ;
b) - appuyez sur CH1 jusqu’à ce que la led rouge commence à clignoter (après 3” environ). Successivement le portail effectue une manœuvre complète de fermeture et d’ouverture.
c) - quand la led reste allumée, la programmation de la course est terminée ;
d) - replacez les dip dans la position précédente, déterminée par la sélection des fonctions.
La vitesse de marche ralentie peut être changée simplement en appuyant sur CH1 (pour la diminuer) ou CH2 (pour l’augmenter) pendant que l’automatisme est en phase de ralentissement.
Réglages des trimmers
- Trimmer A.C.T. =Il règle la durée de l’attente en position d’ouverture. Lorsque ce délai est écoulé, la manœuvre de fermeture s’effectue automatiquement. La durée du temps d’attente peut être fixée de 1 à 120 secondes.
- Trimmer PAR.OP. = Il règle l’ouverture partielle du portail. En appuyant sur le bouton d’ouverture partielle connecté sur 2-3P, le porttail s’ouvre pendant un temps réglé de 0 à 16 secondes.
Programmation des fonctions de la carte ZBX74 CAME
1 ON - Fermeture automatique - Le temporisateur de la fermeture automatique se met en marche en fin de course en ouverture. La durée préétablie est réglable, toutefois elle est conditionnée par l’intervention éventuelle des dispositifs de sécurité et ne fonctionne pas après un « stop » total de sécurité ou en cas de panne d’électricité.
2 ON - Fonction ”ouvre-stop-ferme-stop” avec bouton [2-7] et émetteur radio ( carte radiofréquence insérée).
2 OFF - Fonction ”ouvre-ferme” avec bouton [2-7] et émetteur radio (carte radiofréquence insérée).
3 ON - Fonction “ouvre seulement” avec émetteur radio (carte radiofréquence insérée).
4 ON - Action continue - ILe portail fonctionne en appuyant sur le bouton sans le relâcher (un bouton 2-3P pour l’ouverture et un bouton 2-7 pour la fermeture).
5 ON - Pré clignotement en ouverture et en fermeture - Après une commande d’ouverture ou de fermeture, le clignotant connecté sur [W-E1], clignote pendant 5 secondes avant de commencer la manœuvre.
6 ON - Détection de présence d’obstacle - Avec le moteur à l’arrêt (portail fermé, ouvert ou après une commande de stop total), aucun mouvement n’est possible si les dispositifs de sécurité (par ex. les photocellules) détectent un obstacle.
7 OFF - Réouverture en étape de fermeture - Si les photocellules détectent un obstacle pendant la fermeture du portail, l’inversion du mouvement se déclenche jusqu’à l’ouverture complète ; connectez le dispositif de sécurité sur les borniers [2-C1] ; si vous ne l’utilisez pas, sélectionnez le dip sur ON.
8 OFF - Stop partiel - Arrêt du portail en présence d’obstacle détecté par le dispositif de sécurité ; après l’élimination de l’obstacle, le portail reste à l’arrêt ou effectue la fermeture si la fonction de fermeture automatique a été mise en service. Connectez le dispositif de sécurité sur le bornier [2-C3] ; si vous ne l’utilisez pas, sélectionnez le dip sur ON.
9 OFF - Stop total - Cette fonction arrête le portail et par conséquent élimine éventuellement la fermeture automatique ; pour déclencher de nouveau le mouvement il faut utiliser les touches de commande ou l’émetteur. Insérez le dispositif de sécurité sur [1-2] ; si vous ne l’utilisez pas, sélectionnez le dip sur ON.
10 OFF Ralentissement en fi n de course activée
1 ON - Fermeture seulement - avec le dispositif de commande raccordé sur le contact 2-7 ( 1 OFF – Désactivée).
1 OFF - Ouvre-ferme - avec le dispositif de commande raccordé sur 2-7 (voir dip 2 du sélecteur de fonctions à 10 voies) (1 ON
– désactivée)
2 ON - Ouverture seulement - avec le dispositif de commande raccordé sur le contact 2-3P (2 OFF – désactivée).
2 OFF - Ouverture partielle - avec le dispositif de commande raccordé sur le contact 2-3P (2 ON – désactivée).
3 ON - Lecteur optique désactivé ; (3 OFF – activée) ; pour programmer les ralentissements il faut activer le lecteur optique.
4 ON - Débranché.
N.B. : les sélections doivent être faites avec le moteur à l’arrêt en position de fermeture
